Hoekberekening Houten Trechter en Zaagmal(taper jig)

Eric55 · 16 okt 2021

Vraagje...
Ik wil een trechter maken van hout.
De maten zijn, 1 meter lang/hoog.
diameter bovenin: 25cm
diameter onderin: 10cm
Hoe bereken ik hoeveel latjes ik nodig heb?
Hoe breed moeten de latjes boven en onderin worden?
En onder hoeveel graden moet ik de kanten zagen?

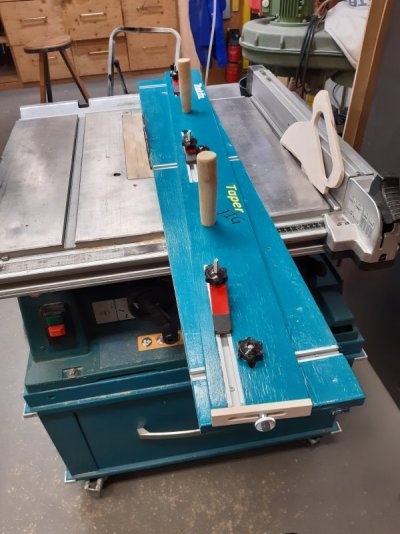

Ik heb al een verstelbare zaagmal gemaakt, zodat ik verschillende diameters en zaag afmetingen kan maken van de latjes, voor verschillende trechters/silo's.

Zie hier een paar foto's:

Is hier een calculator programma voor, of kan iemand mij het uitleggen hoe te berekenen of te maken?

Groet Eric

EdP · 16 okt 2021

Ok, dit lijkt niet ingewikkeld want (neem ik aan) een concentrische trechter. Hoe dik zijn de latjes die je in gedachten hebt hiervoor? En hoe hoekig of rond wil je hem hebben? Dat bepaalt het aantal segmentjes (latjes) dat je nodig hebt op de omtrek. Een uitslag is lastig te tekenen, tenzij je een CAD proramma ter beschikking hebt. Het alternatief: de bovenkant en de onderkant schaal 1:1 op een vel uittekenen met de binnendiameter. Die verdeel je in 12 of 16 segmenten, meer zal denk ik niet mogelijk zijn op de kleine diameter: je moet het ook nog kunnen zagen. Dan teken je de dikte van de latjes er bij. Als je nauwkeurig en strak hebt getekend, moet je de onder- en boven breedte van je latjes uit de tekening kunnen halen, en de zaaghoek waar de latjes tegen elkaar gelijmd worden. De latjes dan aftekenen vanuit de hartlijn van de latjes, zodat je symmetrische latjes zaagt. Ik zou eerst een halve trechter uit reststukken zagen en samenstellen om te kijken of theorie en praktijk met elkaar overeen komen, voordat ik het bedoelde hout ervoor ga verzagen. 100 cm hoog is wel serieus….worden die trechters voor de sier of heeft het een funktie?

boertje125 · 16 okt 2021

teken een circel van 10 en van 25 met het zelfde middenpunt
teken ook twee circels die de dikte van het hout groter of kleiner zijn

verdeel 1 van de circels in gelijken stukje en zet vanuit het middenpunt lijnen naar de andere circels dan heb je de latten aan de boven en onderkant

knotwilg · 16 okt 2021

De magische worden zijn, dubbel verstek of samengesteld verstek. Engels: compound miters

Een reken spreadsheet: - Spreadsheet Calculation Program -- for Curves, Angles, Compound Miters and Springback
Online: Compound Miter Angle Calculator and Template Generator - Inch and Metric

Hoeveel latjes is je eigen keuze, ergens tussen de drie en zoveel dat je ze nog net kunt zagen.

Eric55 · 17 okt 2021

Bedankt allen
Hier kan ik wel wat mee!
De trechters zijn om luxe voedersilo,s te maken voor de vogeltjes buiten, met deze calculator kan ik dus ook mooi het dakje berekenen wat er op moet.
Morgen eerst maar eens even een tekening van de cirkels maken en uitvogelen hoeveel latjes ik erin doe, zodat de silo's niet te hoekig worden....

Resultaten worden uiteraard getoond!

knotwilg · 19 okt 2021

Zojuist kwam ik, zoekend naar heel iets anders, nog een "magic word" tegen dat ik niet eerder heb gezien. "splayed joinery". Via de link is er ook een spreadsheet en een pdf met uitleg over hoe te zagen met zo een mal als je (gemaakt) hebt.

stefke · 27 okt 2021

ben je hier iets met ??

Eric55 · 29 okt 2021

Bedankt knotwilg, dat is een mooie!
Stefke, ik heb het bestand in excel bekeken maar daar snap ik niet zoveel van.
Inmiddels al de eerste trechters en dakje's gemaakt!
