Hilti slagschroef machine (de)montage?

[Rickson]

Hallo allen,

Vandaag was ik met mijn Hilti SID 14A accu slagschroefmachine bezig wat schroeven in gipsplaten te draaien.
Al een tijdje vond ik dat het inzetten en verwijderen van de schroefbit moeizaam ging, dus dacht ik, ik ga het eens schoonmaken,
misschien dat het dan wat soepeler gaat.....

Op het moment dat ik de borgveer eraf kreeg glipte de schroefmachine uit mijn handen.
Alle onderdelen op de grond, gelukkig alle onderdelen weer teruggevonden(?).






Nu heb ik geprobeerd het weer in elkaar te zetten:

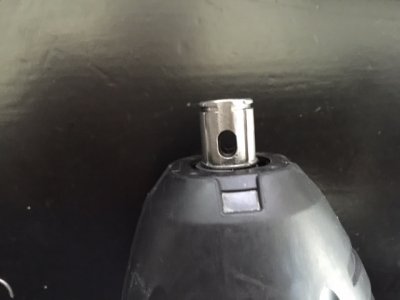

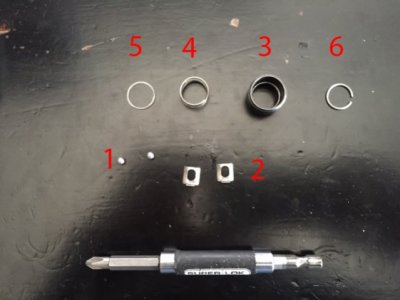

- onderdeel (kogellagers) 1 in de daarvoor bedoelde gaten (op foto 2),
- dan onderdeel 2 (met de lip naar beneden???) over de kogellagers,
- voorzichtig de kop (onderdeel 3) over 1 &2,
- in de kop gaat de veer (onderdeel 4),
- daarop ring 5,
- en als laatste de borgveer.

Als ik nu een bit in de kop druk, dan hoor ik geen klik die de bit blokkeert, zodat hij er niet uit kan vallen...
Ik kan de bit dus gewoon eruit halen zonder de kop naar voren te moeten halen.


Wat doe ik fout???

Ik hoop dat er mensen zijn die hier ervaring mee hebben.

Alvast bedankt!
Rickson



[jefmen]

wat is het type nummer van de slagtol?



[Rickson]

Het is de Hilti SID 14-A slagschroefmachine.



[Willempie]

Hoort er achter de kogeltjes geen klein veertje te zitten ? Die drukken de kogeltjes in het gaatje .
Misschien zijn ze weggesprongen .

Succes Willem



[Rickson]

Hoort er achter de kogeltjes geen klein veertje te zitten ? Die drukken de kogeltjes in het gaatje .

Oei...., als dat het geval is......., heeft iemand misschien een tekening met de onderdelen ervan (een soort exploded view)?



[fantic]

ik denk dat je plaatjes 2 met de lipjes de andere kant moet zetten, je moet zien dat de kogel naar binnen wordt gedrukt als de bus omhoog gaat. Dit is hetgeen waar je naar moet kijken, want zo wordt de bit op zijn plek gehouden.



[Rickson]

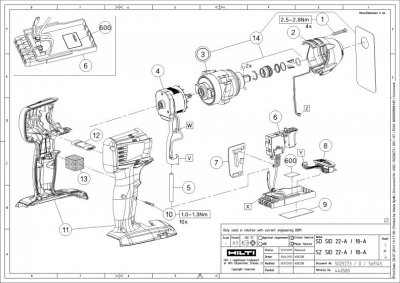

Ik kwam toevallig deze tekening tegen, het is een sterkere uitvoering maar uit dezelfde lijn.



Nu, de volgorde nog uitvogelen..., want heb ook al op deze manier in elkaar proberen te zetten maar ging niet zo soepel....

Wie een suggestie voor de volgorde heeft mag het roepen!

Rickson.



[Rickson]

Gelukt!!!!!

- eerst de kogels,
- dan de kop,
- de veer in de kop,
- dan de ring erop,
- de 2 zij plaatjes (in de sparing),
- en tenslotte de borgveer.

Alles doet het perfect!

Mensen die de kop van de Hilti willen reinigen doe hier uw voordeel mee!!!

Share the welth!

Rickson.
