Hammer C3 31: Lineaal voor parallelaanslag afstellen. Is er een alternatief?

[workingwithwood]

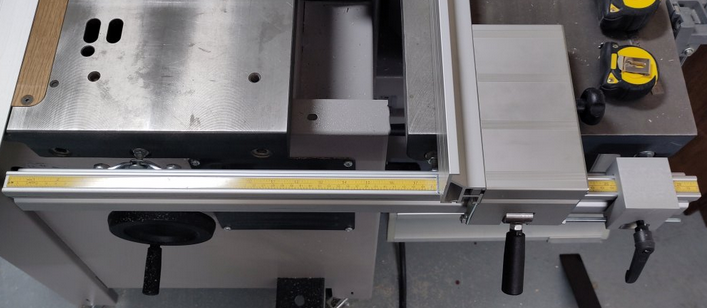

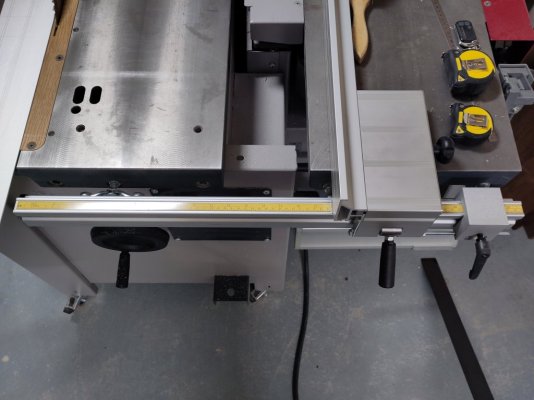

Het afstellen van deze lineaal (zie foto) vind ik nogal een gedoe. Toen ik de nieuwe parallelaanslag kocht moest ik hem opnieuw afstellen maar daar had ik eerst even geen zin in. Alternatief was meten bij de zaag. Gaat het jullie net zo?

Hoe dan ook, ik ben er toch maar aan begonnen. Kostte me ruim een uur om met proberen en schuiven dat profiel goed op z'n plek te krijgen. Niet het meest gebruiksvriendelijke onderdeel van de machine. Het loont de moeite wel want nu zit hij 'spot on' en dat is plezierig werken.

Ik heb nog getwijfeld of ik het profiel met de liniaal moest laten zitten en de aluminium aanwijzer (of hoe noem je dat) bij te vijlen. Het gaat om een omgebogen stripje aluminium, nipt zichtbaar op deze foto onder de parallelaanslag.

Bestaan er op dit punt alternatieve oplossingen. Ik dacht zelf nog aan een DRO (Digital Read Out) maar ik weet niet of dat monteerbaar/werkbaar is op deze machine. (Ik ben niet zo heel praktisch en zie niet 1,2,3 of dat kan.)

Het profiel laten zitten en het lint vervangen door een magnetisch lint kan in principe niet omdat het profiel geen magnetisch materiaal bevat. Mogelijk kun je een metalen strip in het profiel bevestigen zodat het wel kan?

(Is het afstellen bij een K3 Winner of Felder 500/700, met die ronde geleiding, makkelijker?)



[ZotVanHout]

de prijs van digitale breedtemeters loopt exponentieel op met de breedte die je kan meten

als ik het goed zie, dan zaag je op het blad van de zaag, maar heb je wel een wagen
ook ik heb een wagen
97 % zaag ik daar op
én daar heb ik bijkomend een lineaal van felder of hammer op geplaatst
achteraan, want vooraan had ik er al een (heb een scm)



[hdv]

Ik heb nog een Wixey liggen die ik op mijn C3-31 had zitten. Werkte als een zonnetje. de montage was ook eenvoudig. Hun handleiding kun je downloaden vanaf hun website.

[Edit] Ik heb net even gekeken en het is een WR700 Type 2. Die zijn speciaal voor parallelle aanslagen bedoeld.



[workingwithwood]

de prijs van digitale breedtemeters loopt exponentieel op met de breedte die je kan meten

als ik het goed zie, dan zaag je op het blad van de zaag, maar heb je wel een wagen
ook ik heb een wagen
97 % zaag ik daar op
én daar heb ik bijkomend een lineaal van felder of hammer op geplaatst
achteraan, want vooraan had ik er al een (heb een scm)

Ik kan je niet goed volgen. De aanslagen op de wagen zijn afkortaanslagen. Bij mij (Hammer C3 31) kan ik daarop een klemmetje losmaken en dan het meetlint verschuiven.

Als ik je goed begrijp, heb je de afkortaanslag van SCM (Minimax?) vervangen door een kwalitatief betere Hammer/Felder aanslag.



[ZotVanHout]

Ik kan je niet goed volgen. De aanslagen op de wagen zijn afkortaanslagen. Bij mij (Hammer C3 31) kan ik een klemmetje losmaken en dan het meetlint verschuiven.

Als ik je goed begrijp, heb je de afkortaanslag van SCM (Minimax?) vervangen door een kwalitatief betere Hammer/Felder aanslag.

mijn verhaal start bij de veronderstelling dat je een wagen hebt

mogelijks gebruik je de aanslag op het zaagtafeldeel om af te korten

mijn veronderstelling was dat je vooral schulpt
daarbij gebruik ik hoofdzakelijk de wagen
weet uiteraard niet hoe lang de werklengte van jouw wagen is
om te schulpen gebruik ik de wagen
op mijn scm heb ik vooraan de oorspronkelijke aanslag behouden
achteraan, en verplaatsbaar in de gleuf van de wagen gekneld, heb ik een aanslag van hammer met een klapper geplaatst
de combinatie van 2 aanslagen laat mij toe om precies op breedte te schulpen met een minimale hapering bij het voortbewegen van het werkstuk
ik kan meer details + foto verstrekken

als jouw aanslag vooral dient om af te korten, dan pas ik bij deze toepassing
afkorten doe ik ook met de wagen, waarbij ik het werkstuk tegen de klapper op de aanslag op de wagen leg
om bij herhaling + van 1 werkstuk op dezelfde lengte af te korten, heb je uiteraard de aanslag op het zaagtafeldeel nodig



[Musicus]

ik kan meer details + foto verstrekken

@ZotVanHout, Ik ben wel benieuwd naar je opstelling. Wellicht kan zoiets ook op mijn SCM SC2.....



[hdv]

de prijs van digitale breedtemeters loopt exponentieel op met de breedte die je kan meten

Bij oudere DRO-systemen, zoals die van Wixey, klopt het wel wat je zegt. Maar bij meer moderne systemen valt dat heel erg mee.

De bekende M503 DRO's zitten rond de €30 tot €50 met een lint van 1 tot 3 meter. Daarboven worden ze wel wat duurder, maar dan praat je over Euro's. Niet over tientallen Euro's. Het nadeel van M503 is dat ze alleen leveren via Ali Express, voor zover ik weet. Ik heb ze in ieder geval zelf nog nooit ergens anders gezien. Maar over de kwaliteit van M503 DRO's lees ik eigenlijk nooit negatieve berichten. Als er al eens commentaar is, dan gaat het over de levensduur van de (vervangbare) batterijen. Maar ook dat valt erg mee. Bij oudere systemen kon je zo'n beetje wekelijks nieuwe batterijen in de DRO stoppen. Maar dat is tegenwoordig nauwelijks meer aan de orde. M503 is zeker geen Fiama, maar ze zijn niet slecht.



[ZotVanHout]

Bij oudere DRO-systemen, zoals die van Wixey, klopt het wel wat je zegt. Maar bij meer moderne systemen valt dat heel erg mee.

De bekende M503 DRO's zitten rond de €30 tot €50 met een lint van 1 tot 3 meter. Daarboven worden ze wel wat duurder, maar dan praat je over Euro's. Niet over tientallen Euro's. Het nadeel van M503 is dat ze alleen leveren via Ali Express, voor zover ik weet. Ik heb ze in ieder geval zelf nog nooit ergens anders gezien. Maar over de kwaliteit van M503 DRO's lees ik eigenlijk nooit negatieve berichten. Als er al eens commentaar is, dan gaat het over de levensduur van de (vervangbare) batterijen. Maar ook dat valt erg mee. Bij oudere systemen kon je zo'n beetje wekelijks nieuwe batterijen in de DRO stoppen. Maar dat is tegenwoordig nauwelijks meer aan de orde. M503 is zeker geen Fiama, maar ze zijn niet slecht.

heb je een link ?

bij scm zelf zit ik rond de 1.500 euro - heb daar een nieuwe dwarsgeleider nodig



[workingwithwood]

heb je een link ?

bij scm zelf zit ik rond de 1.500 euro - heb daar een nieuwe dwarsgeleider nodig

SCM vraagt gewoon (te) veel geld. Dat heb ik zelfs wel eens van een dealer gehoord.



[ZotVanHout]

SCM vraagt gewoon (te) veel geld. Dat heb ik zelfs wel eens van een dealer gehoord.

mogelijks
heb 10 j geleden de hele machine met de felder 9 & 7 reeks vergeleken
prijzen liepen gelijk
mogelijks zijn ze in opties duurder, alhoewel ik er toen een heleboel bij genomen heb
nu zoek ik voor mijn scm enkel sporadisch naar een dwarsgeleider van rond de 2.000 mm met elektronische breedte-aanduiding



[workingwithwood]

@ZotVanHout.

Zeker, schulpen van bijv. schaaldelen doe ik met de wagen. Ander zaagwerk ook wel eens.
Afkorten doe ik met de Kapex maar als 't zo uitkomt ook wel met de Hammer.
Voor lang maar niet te lang materiaal (ik hoop dat dit zo duidelijk is), ga ik naar de parallelaanslag.
Eigenlijk gebruik ik de parallelaanslag doorgaans voor een evenwijdige zaagsnede, maar ook niet consequent.

1. Ik doe gewoon niet alles op dezelfde manier. Soms kan het ook anders zeg maar.
2. Ik denk dat ik zonder mijn parallelaanslag zou kunnen. Ondanks wagen en eventueel tafel aan de wagen.


Al met al en meer 'on topic' had de uitvoering van de geleiding voor de parallelaanslag van mij wel wat gebruiksvriendelijker gemogen. Je kan hem goed gebruiken.
Als je een betaalbare DRO koopt is het probleem wel uit de wereld, natuurlijk.



[workingwithwood]

mogelijks
heb 10 j geleden de hele machine met de felder 9 & 7 reeks vergeleken
prijzen liepen gelijk
mogelijks zijn ze in opties duurder, alhoewel ik er toen een heleboel bij genomen heb
nu zoek ik voor mijn scm enkel sporadisch naar een dwarsgeleider van rond de 2.000 mm met elektronische breedte-aanduiding

Het was specifiek voor de DRO dat ik de opmerking plaatste. Ging niet over vergelijking van andere prijzen.



[ZotVanHout]

Het was specifiek voor de DRO dat ik de opmerking plaatste. Ging niet over vergelijking van andere prijzen.

voor die betaalbare DRO wacht ik op de link door @hdv en mogelijks andere collega's



[Peter de B.]

Even met google gezocht.

M503 Magnetische schaal DRO-display Geïntegreerd ingebed magneetmeetsysteem Magnetische tape met vlekriemprofiel Houtbewerking - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

nl.aliexpress.com



[Musicus]

Als ik je goed begrijp, heb je de afkortaanslag van SCM (Minimax?) vervangen door een kwalitatief betere Hammer/Felder aanslag.

Wat is er beter of anders aan de aanslag van Hammer/Felder in vergelijk met die van SCM?
Ik vind die van mij op de SC2 heel fijn en nauwkeurig werken...



[hdv]

Yep, de link van Peter klopt. Houd in de gaten dat er vele, vele aanbieders zijn van ditzelfde product. Dat is maar goed ook, want vaak kun je maar 1 exemplaar per account per leverancier bestellen.

Gewoon op Ali zoeken naar "M503 DRO" en je krijgt een hele waslijst voorgeschoteld. De prijzen ontlopen elkaar meestal maar miniem en uiteindelijk is het allemaal hetzelfde product.

Zoals ik eerder al eens hier kenbaar heb gemaakt ben ik geen fan van het kopen op Ali en dergelijke Chinese sites. De reden daarvoor is gelegen in de manier waarop zij met rechten omgaan. Bij dit product heb ik daar echter geen problemen mee, want dit is een "eigen" product, voor zover ik kan nagaan. En zeker als dat product dan ook nog best goed blijkt te zijn, dan heb ik er geen moeite mee om het aan te bevelen.



[knotwilg]

Alternatief was meten bij de zaag.

Da's wat ik doe, al heb ik maar een simpel machinetje. Stalen lineaal van tand naar aanslag. Dan maakt het ook niet uit dat een blad een keer wat dikkere tanden heeft.



[ZotVanHout]

Wat is er beter of anders aan de aanslag van Hammer/Felder in vergelijk met die van SCM?
Ik vind die van mij op de SC2 heel fijn en nauwkeurig werken...

het is niet mijn bedoeling om de dwarsaanslag van scm met hammer/felder te vergelijken

om te schulpen heb ik altijd met een (lengte)geleider rechts van de zaag gewerkt
na aankoop van een combi met rolwagen vond ik dat zagen met het werkstuk op de rolwagen vlotter ging
de rolwagen kon ik immers zonder enige hapering (en verbranding !) vooruitduwen
terwijl ik bij het zagen met het werkstuk tegen de geleider rechts van de zaag telkens moest verpakken, om niet met mijn vingers in het zaagblad te zitten

bij het schulpen van kleine breedtes is het ondoenbaar om de kopse kant tegen de dwarse geleider te leggen
bij bv een breedte van 100 mm (tegen de dwarse geleider) + een lengte van 1.000 mm, zwaai je onvermijdelijk uit

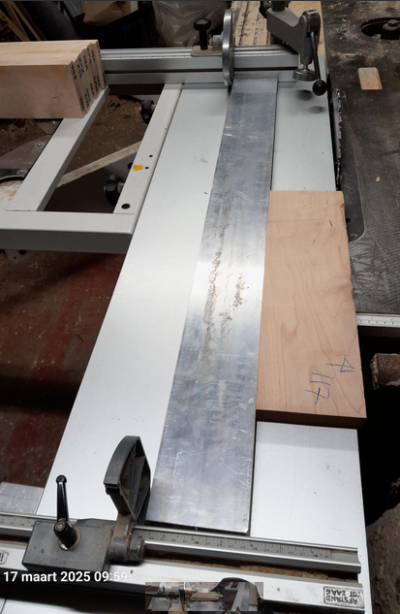

om met de rolwagen toch precieze breedtes te kunnen zagen, heb ik een 2de dwarsgeleider geplaatst
die van hammer/felder paste op mijn scm-rolwagen

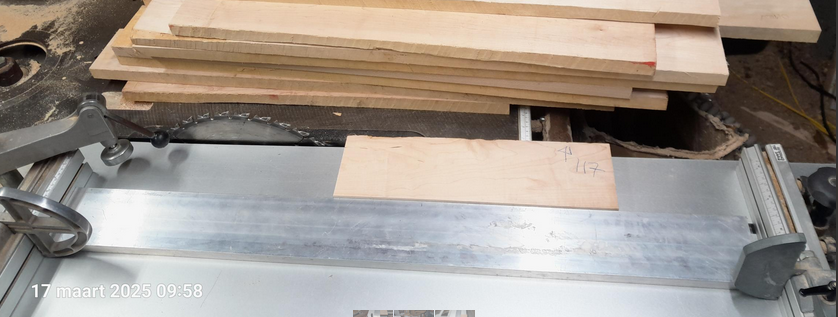

het werkstuk leg ik altijd tegen een (alu)lat met een vaste breedte
zodanig hoef ik de bijkomende dwarsgeleider niet op een <> afstand te plaatsen

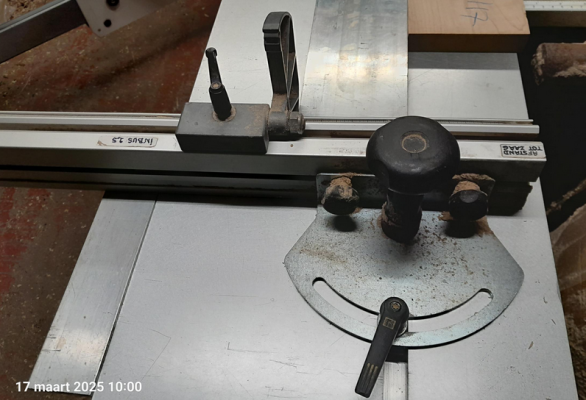

hier onder in detail de hammer/felder dwarsaanslag die ik op mijn scm-rolwagen geplaatst heb
kost rond de 150
heb er een dwarsstuk uit alu op gebouwd, om de haaksheid te bewaren



[Athanor]

Ik heb indertijd ook een dergelijke oplossing gerealiseerd , zie dit filmpje:



[ZotVanHout]

precies dezelfde dwarsgeleider !
