Eindelijk begonnen aan een projectje waar ik al lange tijd zin in had: een houten lamp waarin gekleurde stukjes glas in hout zijn geplaatst.
De lamp komt buiten, dus hardhout lag voor de hand. Van een oude Mahonie-houten deur plankjes gezaagd en geschaafd op 8 mm dikte. Hier zit natuurlijk niet de uitdaging, maar die zit in het feit dat ieder stukje glas een unieke vorm, kleur en afmeting heeft. Voor ieder stukje glas moet dus ook een unieke sponning gefreesd worden.
De voorkant van de lamp is inmiddels klaar, dus kan ik hier de door mij gevolgde werkmethode voor de geïnteresseerden laten zien.

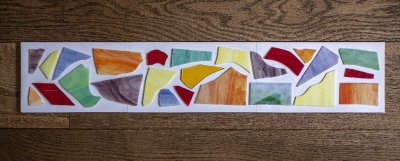

Het project is gestart met het uitzoeken en het plaatsen van het glas op een witte ondergrond.
Die witte ondergrond is nodig omdat alle stukjes individueel digitaal overgetrokken moesten worden.
Hiervoor is eerst de foto zodanig bewerkt dat er een duidelijke contour van de stukjes overbleef.

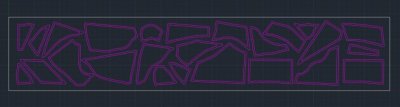

Daarna de contour overgetrokken en opgeslagen als DXF. Ik heb met diverse programma's geprobeerd om de contour automatisch te laten bepalen (o.a. photoshop=> Filter=> Stylize=>Trace contour en Inkscape=>trace bitmap), maar het beste resultaat kreeg ik toch gewoon met Autocad en een simpele polyline. Mooie strakke baan die jezelf in de hand hebt.

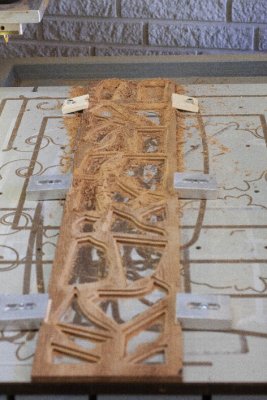

Vervolgens de Gcode gegenereerd en het spulletje op de machine geplaatst.

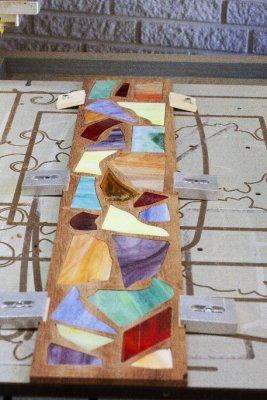

Op de machine zelf testen of alles past. Het werkstuk is ingeklemd gehouden zodat het nulpunt niet verloren ging. Hierdoor was het mogelijk om correcties uit te kunnen voeren.

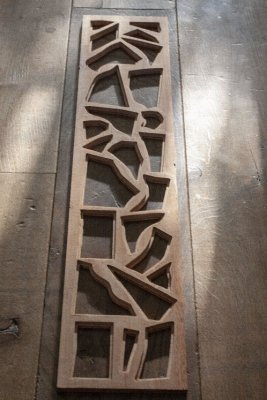

Daarna natuurlijk schuren en "ontstoffen"

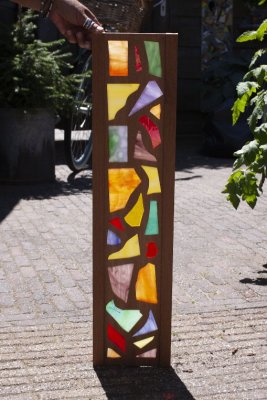

En tenslotte van het zonnetje gebruik gemaakt om het eindresultaat beter te kunnen zien.
Aan de zijkanten en achterkant wordt de komende weken gewerkt. Deze worden gemaakt volgens hetzelfde procedé, dus verder niet zo interessant. Als de lamp klaar is, zal ik hier het eindresultaat laten zien.
De lamp krijgt overigens nog een dakje en een bodem en zal waarschijnlijk afgewerkt worden met een aantal lagen vernis die ook op boten gebruikt wordt. Eenmaal in de tuin, mag het weer z'n best doen en bepalen wat het lot van de lamp zal zijn.
groet,
Ronald
