Dit weekend buiten wat klusjes in en om huis, gestart met het maken van een grondschaaf. Lichtjes geïnspireerd op de klassieke Stanley schaaf.
De volgende materialen zijn gebruikt: messing plaat 8mm dik (herbruik), een stalen bout 8mm bij 40mm, koppelmoer 8mm, bout 8mm bij 60mm rvs, kartelmoer klein, oude stelschroef schaaf, kartelmoer groot met messing draad 6mm, rvs harpbeugel en voor de handvaten Taxus en 2 rvs gleufbouten 6mm.

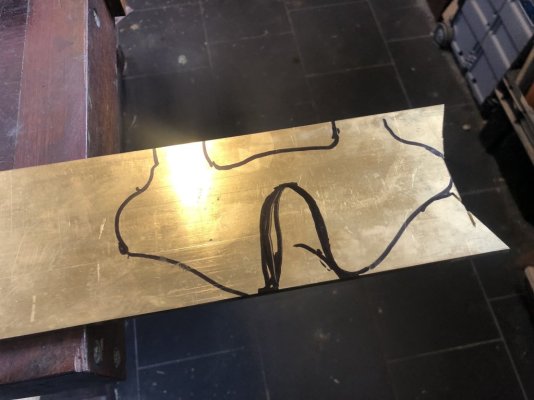

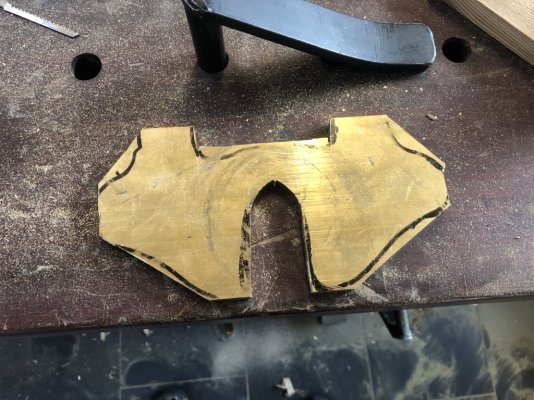

De grondplaat omgetrokken van mijn Stanley 71 op de messingplaat. Heb de contoeren zoveel mogelijk uit geflext. En daarna met mijn stationaire bandschuur machine vorm gegeven.

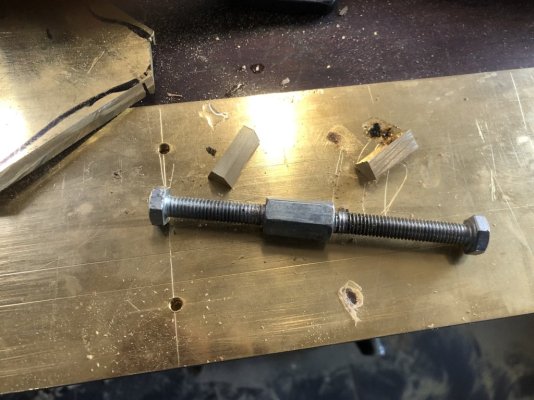

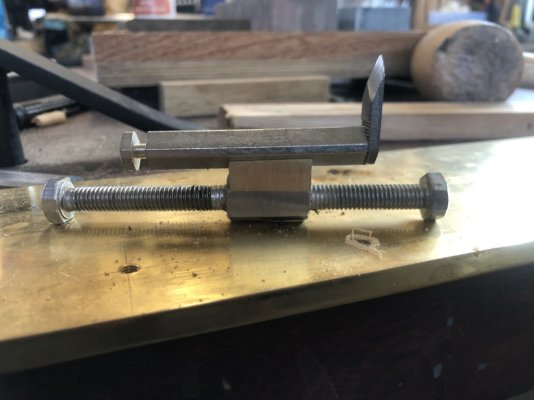

De twee bouten met koppelmoer word de stam waartegen de schaafbeitel komt in dit geval de puntbeitel van de no 71 van Stanley. Overigens passen de Veritas beitels ook.
Twee stukjes messing worden gevormd middels vijlen zodat het beiteltje de juiste ondersteuning krijgt. Deze worden tegen de koppelmoer aan gesoldeerd en de twee bouten worden vast gesoldeerd in de koppelmoer.

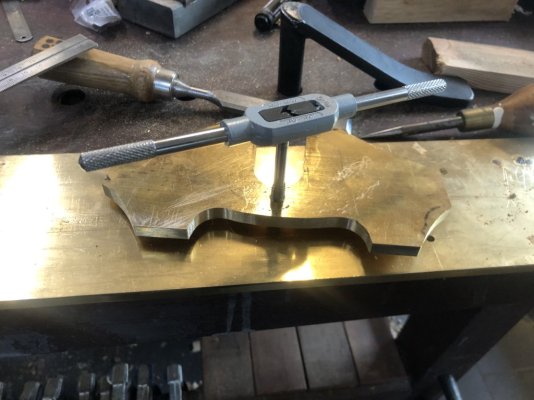

In de bodemplaat boor ik een gat voor de beitelhouder en tap hierin 8mm draad. De koppen van de bouten worden uiteraard verwijderd middels de metaalzaag.

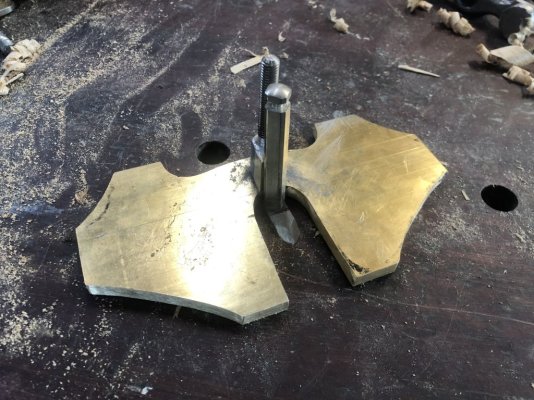

De beitelhouder geplaatst.

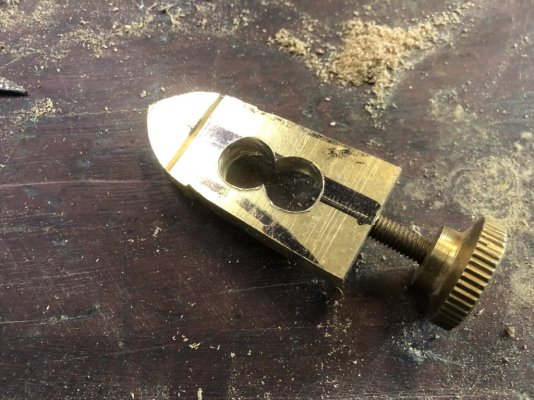

Uit een zaagstuk van de grondplaat de beitel vasghoudbeugel gemaakt. Gaten boren op de boorkolom en een gaatje ten behoeve van de kartelmoer. Dan de uitsparing vormen veel vijlen dus.

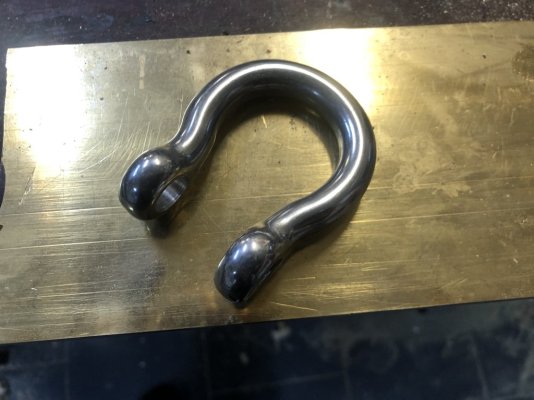

De rvs beugel die dienst gaat doen als beugel om de twee vleugels te verbinden. De diepte instel knop word gemaakt van een oude instelknop die ik opboor zodat ik er 8mm draad in kan tappen. Voorts word hieraan 2 rvs ringen gesoldeerd die in de sleuf van de beitel gaan vallen.

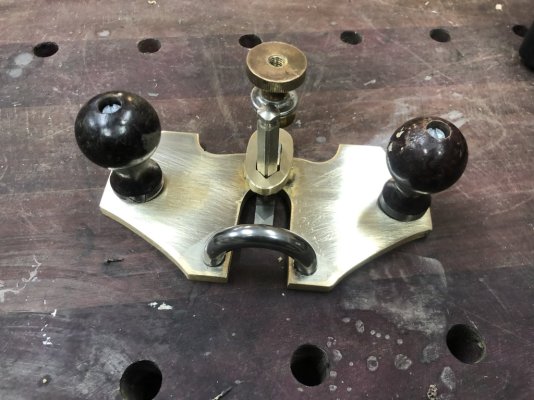

Gaten geboord en getapt voor de handvaten, beugel bevestigd (voorlopig) met industrie lijm, oude bakelieten knoppen gemonteerd zodat ik de schaaf uit kan proberen.
De volgende fase knoppen draaien en dieptestop maken.
Groetnis,
Roeland
