Ik heb ook eindelijk weer eens een project(je) gedaan om hier te plaatsen.
Het begon allemaal toen ik bij Lidl een kleine freesmachine na het verslag van Roeland voor mijn schoonzoon had gekocht, waarmee hij tot nu toe erg blij mee is, afb. 01.

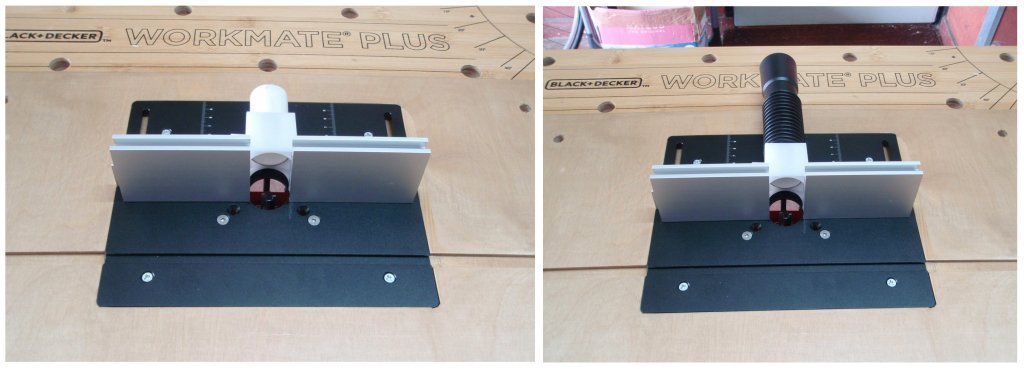

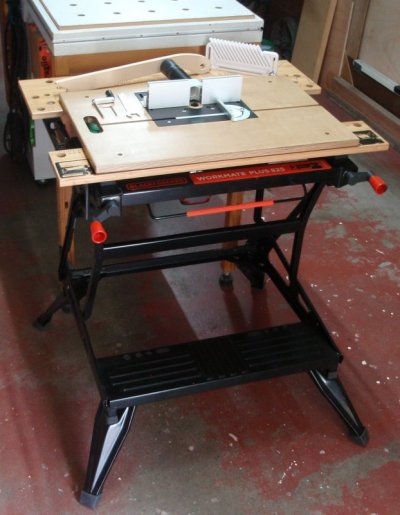

Omdat ik zelf een freestafel heb besloot ik voor mijn schoonzoon een freestafeltje te maken die vanwege de kleine ruimte in een workmate geïnstalleerd kan worden, afb. 02.
Bij forumlid Vigier (Joris) heb ik via ons marktplein een freesplaat, lift en bijbehorende spullen overgenomen.
Freestafel lift en wat bijbehorende spullen
Na een tijdje YouTube filmpjes bekijken heb ik toch de meeste inspiratie en kennis hier van het forum gehaald en toen ben ik toch maar begonnen.
Omdat dit verslag gemaakt is nadat alles al gereed was zijn vele afbeeldingen later gemaakt.

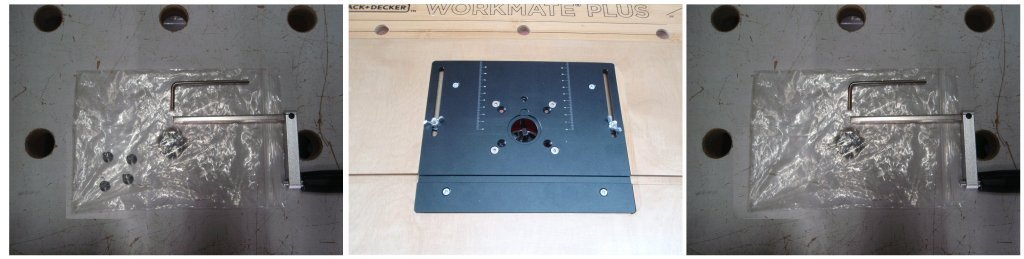

Alle spulletjes bij elkaar gezet maar wordt later nog aangevuld met een langere aanslag (fence), afb. 03.
Allereerst een plaat hout vinden dat ervoor geschikt is, nou die had ik gauw gevonden.
Van een oud hondje de wieltjes van slechte kwaliteit verwijderd en aan de gang, afb. 04.
1. Het bewerken van de bovenkant van de plaat voor de freeslift.
De freesplaat vastgezet en afgetekend en de lift aan de andere kant vastgezet en afgetekend.

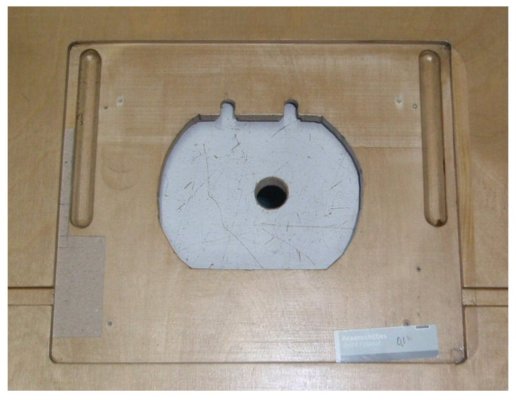

Het lift gat met de decoupeerzaag 10-15 mm groter eruit gezaagd (maar bleek later iets te klein) afb. 5.
Omdat de freesplaat maar 5 mm dik is wilde ik zoveel mogelijk hout onder de freesplaat behouden.
De ruimte voor de freesplaat eruit gefreesd, maar daar ging niet helemaal goed (zie rechterkant).

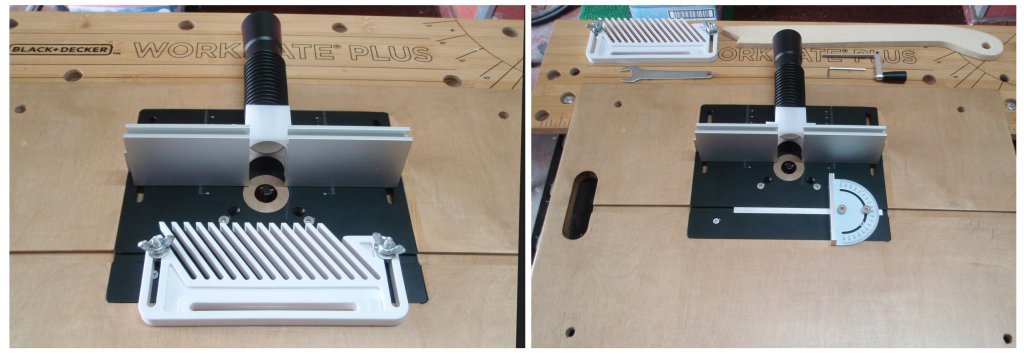

Dan de uitsparingen voor de verstelmoeren van de aanslag uitgefreesd en de gleuven voor de verstekgeleider
of de veerplank (featherboard), afb. 6.
Het koste enige tijd om mijn mis-kleum te repareren maar toch redelijk gelukt, afb. 7.
2. Het bewerken van de onderkant van de plaat voor de freeslift.
De vier MDF-latjes vastgezet waarmee de plaat het in de workmate wordt geklemd afb. 8.
De 2 bovenste boutjes waarmee de freesmachine in de lift vastgezet wordt waren niet goed bereikbaar en staken te ver uit waardoor de lift niet prettig erin en eruit gehaald kan worden.
Door 2 gleufjes te frezen voor het vast en losschroeven van de freesmachine en 2 openingetjes in de gleuven te maken voor het in en uithalen van de lift was dat probleem verholpen, afb. 9.

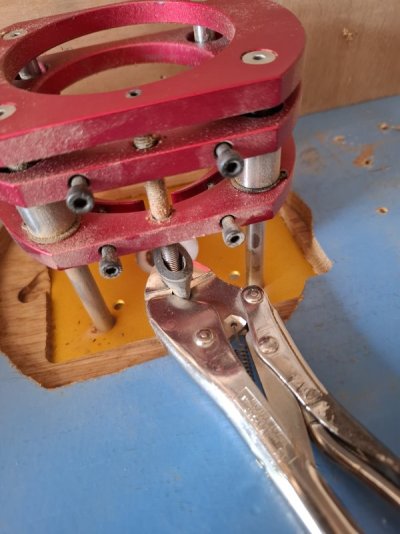

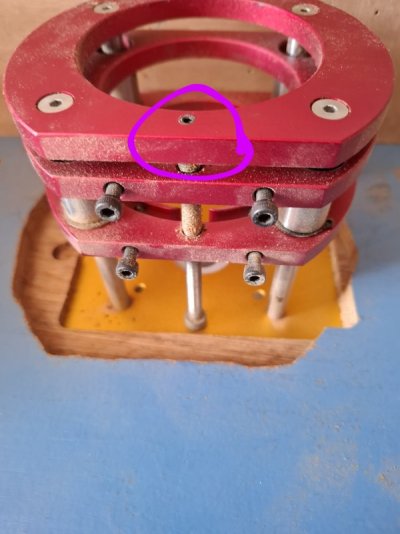

3. Het samenbouwen en plaatsen van de lift en freesplaat.
De losse onderdelen voor het samenbouwen, afb. 10 en 11 en 12.
Eerst de lift aan de freesplaat, afb. 13, en 14 en 15
Dan de boutjes om de freesmachine vast te zetten, afb. 16 en 17.
Als laatste de batterij eronder, afb. 18 en 19.
Een 10 mm rechte frees erin op de hoogste stand en op de laagste stand, afb. 20 en 21.
