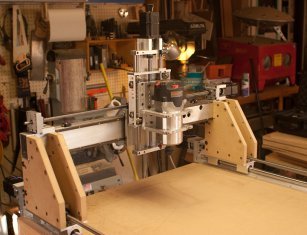

Heb zelf een kleine cnc machine, een Proxxon MF 70. Maar het bereik is er van zeer beperkt. Na enig zoeken en ook wat proef cnc machines gebouwd kwam ik hier op uit
Staan nog wel meer van deze machine op internet maar kon hier al aardig mee aan de slag. Voordeel voor een beginnen zoals ik zijn de y-assen (gezien als je er voorstaat ). De 2 y-assen hebben een goede aanhechtig bij de machine en zijn gemakkelijk in hoogte te verstellen. Was voor mij DE reden om hier voor te kiezen en niet voor een portaalfrees. Had steeds een kleine afwijking in de hoogte.

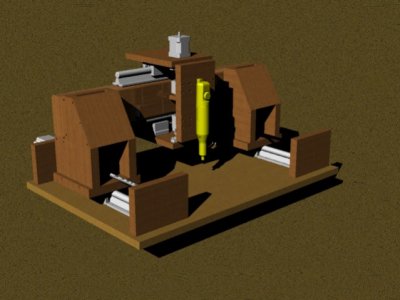

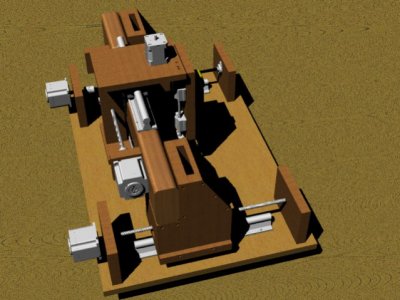

Zelf een paar tekeningen gemaakt in Rhinoceros. Had een proxxon frees liggen. Die is slechts 15 watt dus schoot niet echt op.

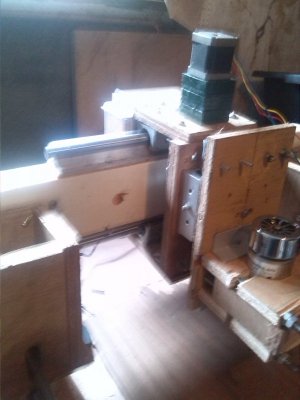

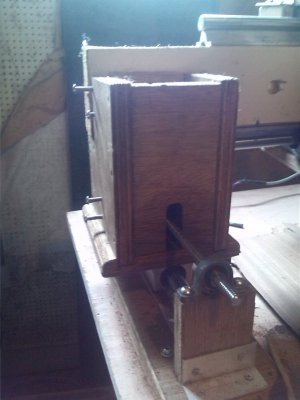

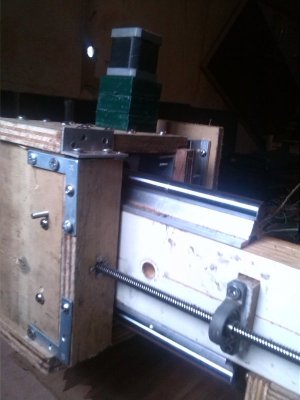

Uiteindelijk de z-as geheel opnieuw gemaakt. Zelfde profiel gebruikt als de overige assen ( sbr16 ). Ja zijn niet de meest goede geleidingen die er zijn maar wel sterk. Zou als ik nu opnieuw zou beginnen voor andere geleidingen gaan.
Uiteindelijk resultaat:

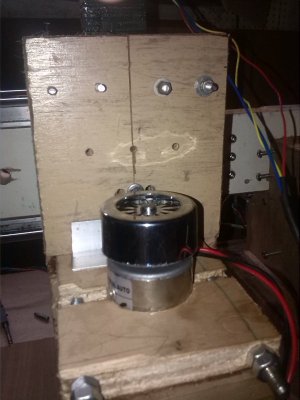

Het bereik van de machine is ongeveer 200x125x65mm met een nauwkeurigheid van <1%. De spindle is 300watt. Achteraf had ik voor een 600watt moeten gaan maar goed de spindle was in de aanbieding op een Chinese webwinkel voor €25,-. Zonder metalen houder. Had even geen zin om zo'n houder los te bestellen.
Is de machine af? Nee nog lange niet. Wil er nog een extra bodemplaat onder maken en daarbij nog de behuizing maken voor de besturingselectronica. Gelukkig is de behuizing m.b.v. de machine niet zo moeilijk meer te maken.
Aangaande de elektronica, 1 snelheidsschakeling voor de spindle ( pwm ) met een inductie snelheidsregeling, 1 stroommeter ( voor probe en ook voor fout situaties ), grbl, sd kaart, tft scherm. Maar goed staat op de planning. Vragen en of opmerkingen...graag.
