De stofzuiger met cycloon is klaar

[3dmazter]

Het heeft even geduurd om alles te bedenken aan te schaffen en te maken maar ik ben zeer tevreden met het eindresultaat.

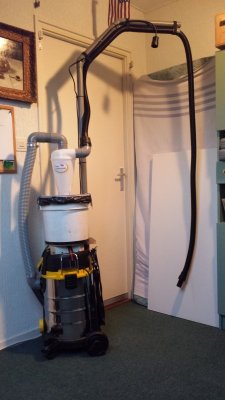

Een parkside stofzuiger met DLX cycloon en opvangbak met vuilniszak.
Ik heb de eficientie nog niet kunnen testen en heb momenteel ook de stofzuigerzak nog gemonteerd.
De zuigkracht is nu erg sterk dus de cycloon houdt niets tegen mede door de dikke verbindingsslang.
Ik heb ook een arm gemaakt waarlangs de afzuigslang en stroomkabel voor de machine loopt zodat de slang en bedrading niet over de vloer en door het stof slepen.
Hij is zo hoog dat ik er onder door kan lopen (2mtr) en valt niet om.

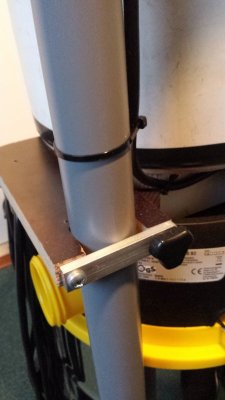

De arm kan 360 graden draaien en is demontabel.

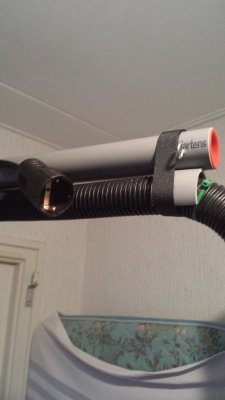

De slang is gemonteerd met klittenband.



[Rizz]

Netjes! Welke stofzuiger is dat precies?



[3dmazter]

Dit is de parkside pnts 1500 b2
alles is origineel aan de stofzuiger ivm garantie.
Dus niets erop geschroeft.



[Rizz]

Interesting, kost ook geen drol, zo te zien.. Nu ben ik van alles aan het lezen over stofafzuiging en ik zie dan gelijk 1 ding wat misschien voor verbetering vatbaar is. Dat zijn dan de bochten, m.n. die op de cycloon aansluiten. Voor minder verlies zou je nog kunnen overwegen om hier 2x 45 graden te gebruiken..


Voor de rest: mooi systeem!



[3dmazter]

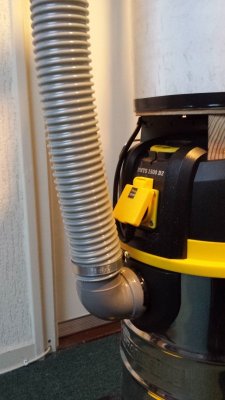

90 graden bochten zijn altijd minder goed dan 45 graden.
Maar in dit geval ontkwam ik er niet aan.
het eerste idee was om de clang vanuite de stofzuiger helemaal naar de bovenkant van de cycloon te laten gaan.
maar ik kon de bocht bovenin niet maken omdat de slang toch te stug was en te veel aan de cycloon trok.
Dan maar zo.



[seb]

Tof gedaan! Is dat een "gewone" metalen emmer met deksel dat je hiervoor gebruikt hebt? Waar heb je dat "trechtertje" van boven op de emmer vandaan?



[3dmazter]

Het is een dikwandige emmer van edpm.

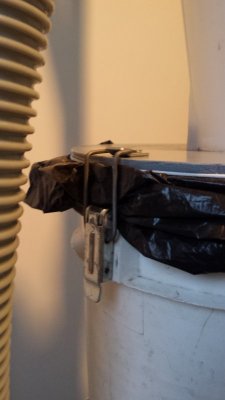

hierop zit eeb houten deksel met tochtstrip voor de afsluiting.
in de emmer zit een pedaalemmerzak om hem makkelijk te legen.

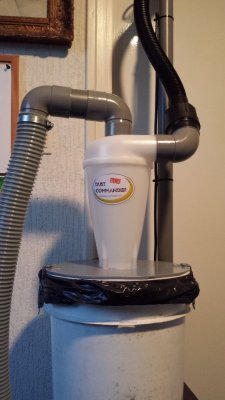

De 'trechter' boven op is het cycloonfilter wat het vuil van de lucht scheidt.



[TH0M]

Mooi gedaan!

Wat bedoel je met "de cycloon houdt niks tegen"?



[3dmazter]

Dat hij geen zuigkracht tegenhoudt.
stof houdt hij uiteraard wel tegen.

- - - Updated - - -

De cycloon komt van amazon.de



[ad.vanholten]

Je gebruikt nogal wat PVC, hoe heb je de statische elektriciteit afgevangen?

gr Albert



[Jurriaan]

https://home.comcast.net/~rodec/woodworking/articles/DC_myths.html

http://www.thewoodnerd.com/articles/dustExplosion.html

Ik zou graag eens een verhaal lezen over een stof-explosie die aantoonbaar ontstond door PVC leidingen.



[Rhynix]

https://home.comcast.net/~rodec/woodworking/articles/DC_myths.html

http://www.thewoodnerd.com/articles/dustExplosion.html

Ik zou graag eens een verhaal lezen over een stof-explosie die aantoonbaar ontstond door PVC leidingen.

Yup, idem hier.

Iedereen praat over statische elektriciteit en het gevaar van brand, maar niemand kan een situatie aantonen waar dat ooit is gebeurd.



[Athanor]

Ja, ik ben er ook nog steeds naar op zoek ( nou ja, min of meer..) een aantal jaren geleden hebben we ook al eens een discussie over dit onderwerp gehad en deze komt inderdaad regelmatig weer even langs.

Fons



[Hed]

Ik moet er ook maar eens aan en wou dan een cycloon filter zelf maken van een pion en zo heb ik gelijk de juiste vorm ervoor, en die schroef ik op een plaat die precies op de kliko past.
Als ik de filmpjes op yt zie zou het wel moeten werken of gaat dat dan niet werken?



[ad.vanholten]

Beste Hed,
Er zijn wel wat richtlijnen , bijvoorbeeld de tapse hoek van de tube moet ronde 11 graden liggen. Ik heb er vorig jaar zelf een gemaakt, en nu na een jaar zeer tevreden over. je kunt het hier vinden:
http://www.woodworking.nl/showthread.php?8522-cycloonfilter-in-aanbouw&highlight=cyclone

groeten Albert



[Hed]

Hallo Ad.

Ik had dat verhaal en vele anderen gelezen en ook veel filmpjes gezien op You Tube o.a. deze
https://www.youtube.com/watch?v=mdLbf7-F6KA&index=13&list=WL
En dat leek mij wel een makkelijke oplossing toe, iets helemaal zelf maken zoals die van jou lukt mij toch niet.
Ik probeer het gewoon en mocht het niet goed werken dan kost het mij de kop niet.



[dulcinea]

Ik heb er ook een gemaakt met zo'n pylon en als emmer een asemmer, die ooit bij de Aldi te verkrijgen was. Dat werkt prima kan ik je vertellen. En heel eenvoudig te maken.

Groet,

Ad



[Jensioo]

Even een oud topic weer naar boven halen omdat het voor mij toch interessant is. Ik heb momenteel een karcher 1200 (wd2) geloof ik op een cycloon gekoppeld, deze koppel ik dan weer aan bijvoorbeeld mijn tafelzaag. daar zit ook het grootste probleem. er wordt een enorme hoeveelheid zaagsel verspreid als ik hem gebruik. Dit terwijl de zuigkracht toch redelijk lijkt gezien hij toch stukjes hout, glas en dergelijk opzuigt als ik hem gewoon op de grond gebruik.

@3dmatzer, gebruik jij de parkside nog en toevallig ook gekoppeld aan een tafelzaag? zou jij hem mij aanraden. Gezien mijn zeer beperkte ruimte ben ik al gebonden aan een stofzuiger, ook is het budget voor een festool simpel weg niet aanwezig. Zit er trouwens ook een fijnstoffilter in?

ik hoop dat jij mij kunt helpen of natuurlijk iemand anders met ervaring op dit vlak.



[gg-enrique]

Waar heb je dat "trechtertje" van boven op de emmer vandaan?

Die komen van onze grote vriend Ali...
https://nl.aliexpress.com/w/wholesale-cyclone-dust-collector.html



[fantic]

Het ligt natuurlijk niet aan de stofzuiger als je zaagtafel alle kanten op zaagsel verspreid. Over dit onederwerp zijn echt legio topics ( ook van de cyclonen in de laatste weken zelfs langsgekomen.
Als je zaagtafel teveel rondstrooid kun je ook kijken of je dat op de een of andere manier kan afvangen, door er bv een bak omheen te maken onder de tafel waar je dan de slang op aansluit. Ook dit is pas langsgekomen.
