bouw van tuinhuis-atelier

fiddy

Actieve deelnemer
9 nov 2014
39
8
Hasselt, België
Ik ben vorig jaar gestart met de bouw van een tuinhuis, die deels dienst moet doen als opslagruimte, deels als atelier. En verder nog enkele facetten moet afvinken... we wilden een pizza-oven in onze tuin, en een beschaduwd terras was in onze vol zuid gerichte tuin ook welkom.

Bedoeling is om hier nu en dan hobbymatig wat projectjes in te kunnen uitvoeren.
Ik heb echter nauwelijks ervaring met hout, deze beperkt zich vooral tot meubels in MDF en wat eenvoudige constructies. Ik zou dat wat willen uitbreiden... speelgoed in hout, (eenvoudige) meubels, en moest ik er ooit de tijd voor hebben en een niveautje hoger geraken zou ik graag een kajak (en later evt. een open zeilboot of boesch-alike runabout, maar dan niet in dit tuinhuis) willen bouwen.

De oppervlakte is van het atelier is, net als onze grondoppervlakte van de tuin, erg beperkt. Ik ga dus creatief moeten omspringen met de indeling en wil deze stilaan gaan uitwerken.
Ik hoop hier dan ook wat adviezen te kunnen vinden... ik ga dit draadje waarschijnlijk over een langere periode aanvullen (met veel gaten er tussen), regelmatig vragen stellen die blijk geven van een gebrekkige kennis, en hopelijk kostbare tips krijgen.

Door tijdsgebrek en een gezondheid die het niet altijd toelaat om in m'n vrije uurtjes fysiek te werken, wordt dit sowieso een meerjarenproject ;)

Ik ga starten met hier enkele foto's te posten tot de huidige toestand. Hopelijk vind ik binnenkort de tijd om een 3D-modelletje uit te werken en daarmee in dit topic aan de slag te gaan.


fiddy

Actieve deelnemer
9 nov 2014
39
8
Hasselt, België

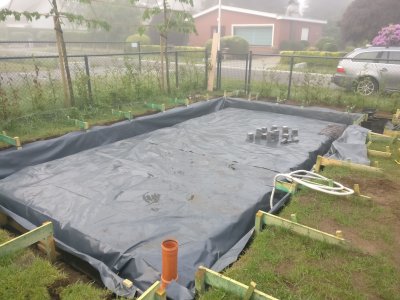

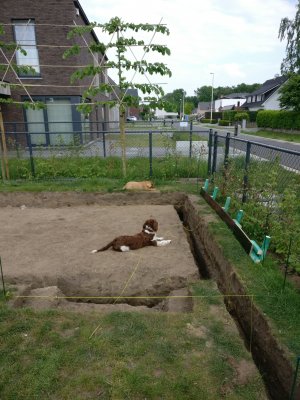

Uitgraven funderingsplaat (met steeds aanwezig gezelschap)

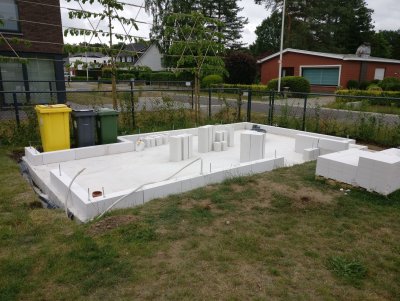

Aanzet muren in ytong.
Ik bouw het tuinhuis van de eerste keer met de juiste isolatie, zodat het er ook in de winter aangenaam werken is...



fiddy

Actieve deelnemer
9 nov 2014
39
8
Hasselt, België

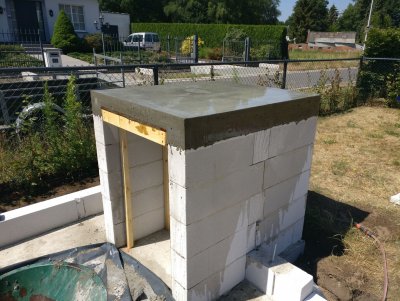

sokkel voor de pizza-oven, dekje in beton gegoten.

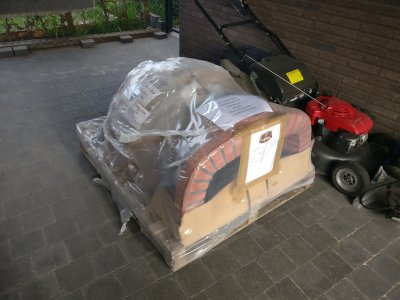

En een voor de deur geleverd bouwpakketje :D
Lijkt misschien wat vreemd om hier mee te starten, maar ik bouw het tuinhuis er uiteindelijk rond...

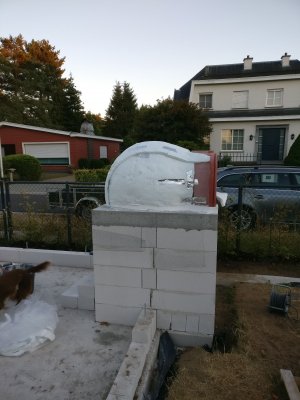

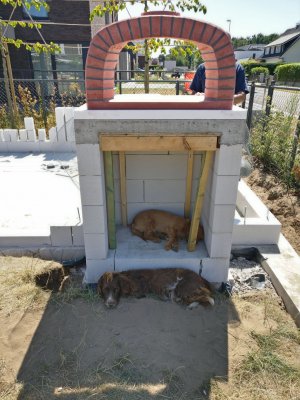

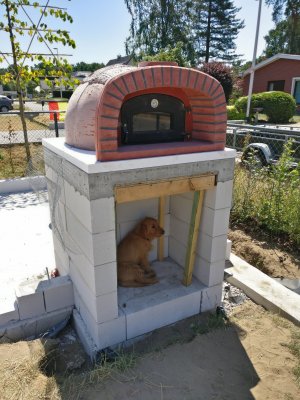

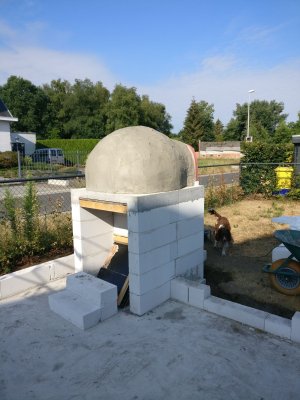

Alles op z'n plaats. De honden gaan er alleszins van uit dat de beton voldoende draagkrachtig is.


Eerste laagje isolatie:


fiddy

Actieve deelnemer
9 nov 2014
39
8
Hasselt, België

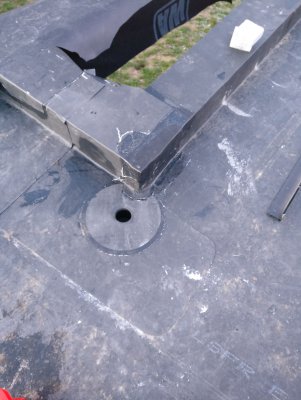

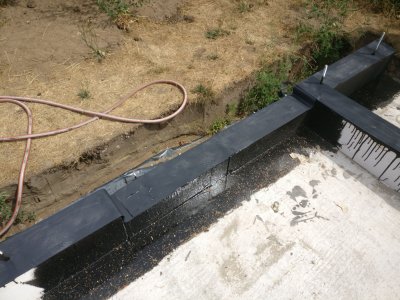

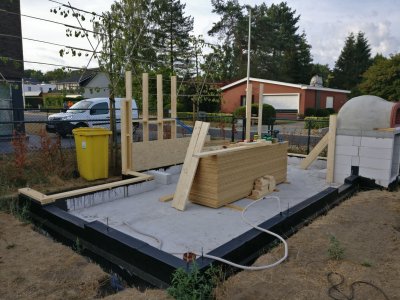

Coating op de ytong om de funderingsaanzet waterdicht te maken.
Ik heb verder draadstangen M12 chemisch verankerd om het houtskelet te fixeren.

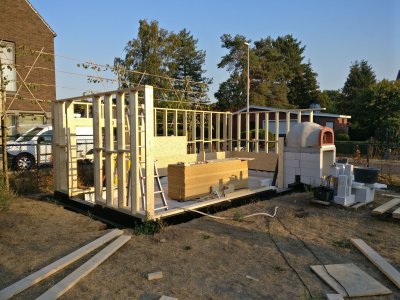

En de eerste aanzet...



fiddy

Actieve deelnemer
9 nov 2014
39
8
Hasselt, België

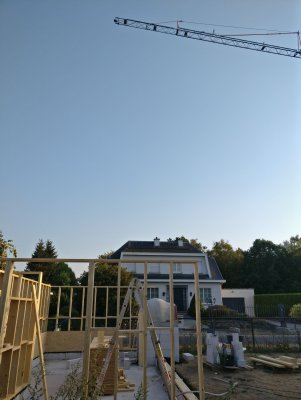

zo een torenkraan is best handig om alles te plaatsen!


Helaas was de giek enkele meters te kort, dus heb ik alles maar met de hand moeten doen :cool:

Voor de SLS'en geen probleem, de balken voor de dakconstructie zijn wel wat zwaarder...


fiddy

Actieve deelnemer
9 nov 2014
39
8
Hasselt, België

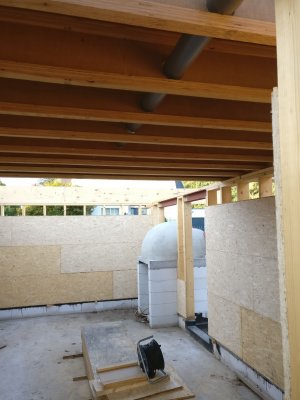

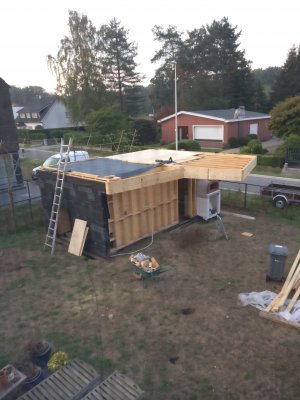

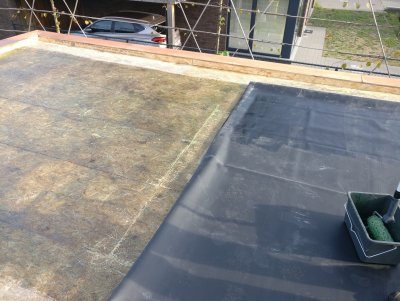

De dakconstructie is opgebouwd uit I-liggers van 24cm hoog. Voor enkel het dak is dat overkill, maar er komt een behoorlijke uitkraging aan te hangen... en zo heb ik ook direct ruimte om te isoleren (30cm rotswol).

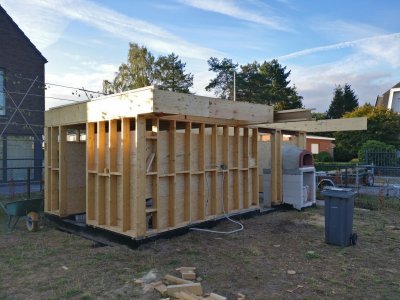

Definitieve vorm wordt zichtbaar:



fiddy

Actieve deelnemer
9 nov 2014
39
8
Hasselt, België

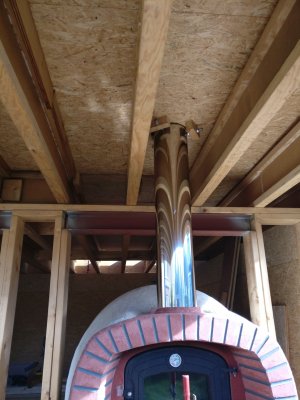

Installatie van de rookgasafvoer:

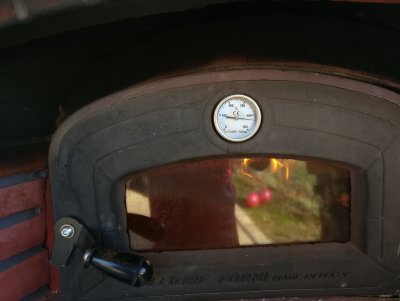

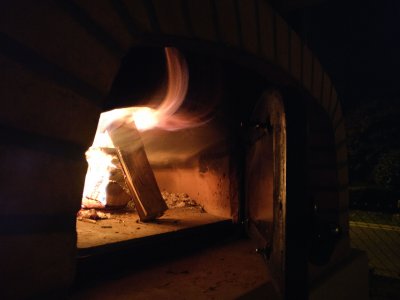

En na een paar keer voorzichtig instoken kunnen we al wat warmer gaan.IMG_20181013_111802.jpgIMG_20181010_211439.jpg

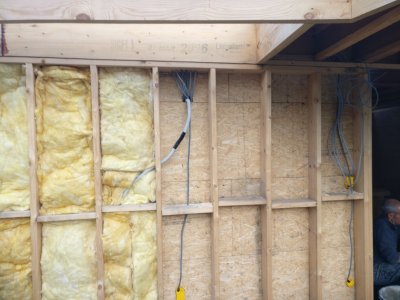

Wandisolatie in het houtskelet (15cm)



fiddy

Actieve deelnemer
9 nov 2014
39
8
Hasselt, België

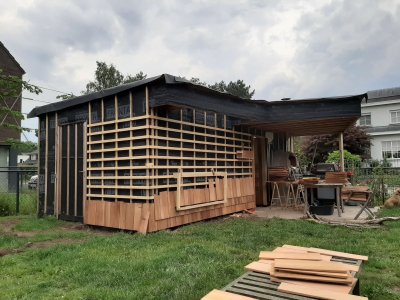

De keuze van de gevelbekleding is het tweede deel dat ik me beklaagd heb.

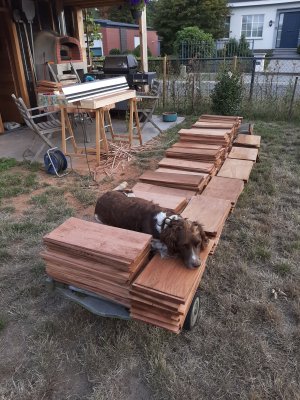

We hebben geopteerd voor tapersawn red cedar shakes. Na de eerste rij heb ik me bedacht dat ik ze liever haaks gezaagd en glad geschuurd zag.
Eens hieraan gestart is er geen weg terug, maar dit heeft me ontzettend veel weekends gekost.



fiddy

Actieve deelnemer
9 nov 2014
39
8
Hasselt, België

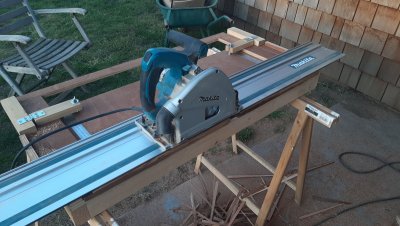

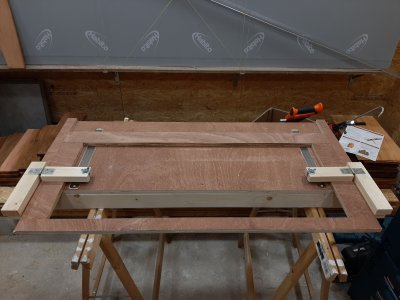

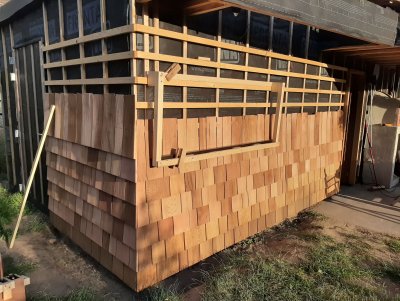

De nodige hulptools gemaakt om de shakes te plaatsen. Het plaatsen zelf gaat op zich ook vrij vlot, de hoeken vragen uiteraard wat aandacht...

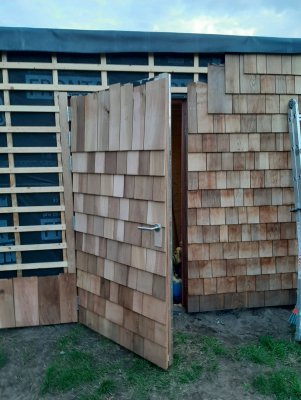

Deze deur moet 'blind' in de gevel vallen. Door het behoorlijke gewicht heb ik deze wel hermaakt met heavy duty scharnieren van 150mm, die helaas zichtbaar blijven. Maar van het eindresultaat ben ik wel tevreden.

(de deuren zelf heb ik door een bevriende schrijnwerker laten maken, hier heb ik de kennis noch het materiaal voor).



fiddy

Actieve deelnemer
9 nov 2014
39
8
Hasselt, België

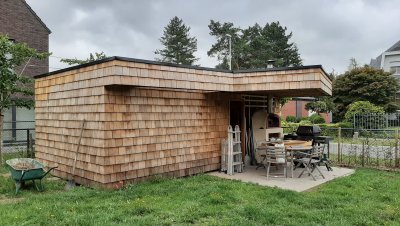

fast forward naar het eindresultaat. Zoals je ziet aan het kleurverschil zit er een winter (en een baby) tussen.

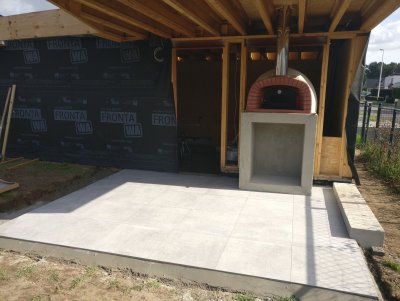

Rond de pizza-oven moet nog worden afgewerkt, maar de oven zelf moet eerst nog een eindlaag krijgen. Tot nu toe ben ik niet geheel tevreden van het resultaat van de cementering.



fiddy

Actieve deelnemer
9 nov 2014
39
8
Hasselt, België

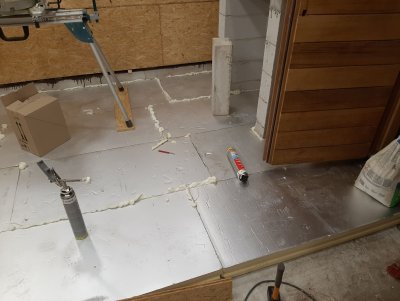

Vloerisolatie...

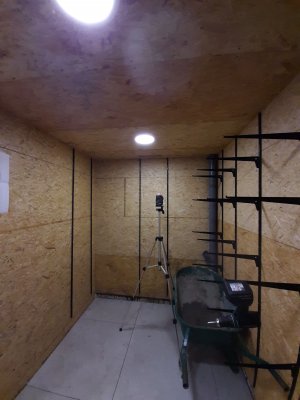

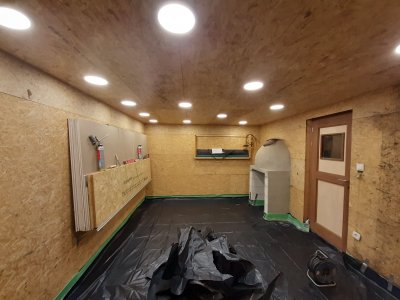

plafond met verlichting:

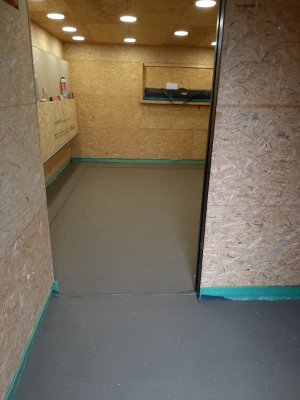

Chape (laten doen). De sparing die je ziet wordt nadien opgevuld...


En tegel (hier in het opbergdeel, een aparte ruimte van de rest). De 3de keuze die ik me beklaag. Laat de vrouw voor een keertje kiezen, en je mag je rug gaan bezeren aan de plaatsing van een tegel in formaat 80x80cm :censored:



fiddy

Actieve deelnemer
9 nov 2014
39
8
Hasselt, België

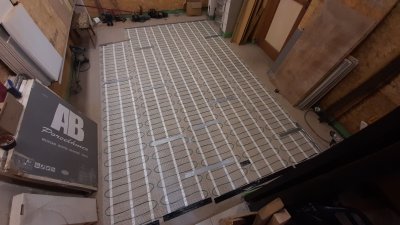

In de sparing in de chape heb ik een elektrische vloerverwarming gelegd zodat ik er hopelijk ook in de winter genot van heb...


Momenteel ben ik aan het tegelen ('t is te zeggen, met de hitte van het voorbije weekend heb ik niets gedaan, dus de rest zal voor komend weekend zijn).

Vanaf nu moet ik ook grondig gaan nadenken over de verdere indeling... vandaar dat dit het moment is om toch eens een topic te starten :cool:

  • Leuk
Waarderingen: Debonk

fiddy

Actieve deelnemer
9 nov 2014
39
8
Hasselt, België
lees ik nou dat je dakbalken van 24 cm hoog gebruikt omdat je 30 cm dakisolatie wil gebruiken?
Tegen deze balken zitten nog stroken multiplex voor de dakhelling. De vrije hoogte zit dus ergens tussen de 27 en 33cm.
En rotswol kan je perfect enkele cm comprimeren. Isolatiewaarde zakt een fractie, maar dat is verwaarloosbaar (zeker voor een tuinhuis).

De isolatie heeft overigens niet de hoogte bepaald, deze heb ik gewoon nodig om de vrij uitdagende overspanning aan te kunnen. Maar het is meegenomen dat er zo wel een behoorlijke isolatiedikte in kan.

De vrije hoogte binnen is overigens beperkt 215cm dacht ik), maar ik wou ook niet overdrijven met de kroonlijsthoogte om de vrede met de buren te bewaren :) een twintigtal cm meer zou handig geweest zijn, maar gelukkig ben ik ook niet van de grootste.


Aeolos

Actieve deelnemer
27 nov 2014
314
61
Woah, mooi verslag! En mooie honden ook. Is dat een Engelse Springer of een Heidewachtel? :)
