Bijtelslijpinrichting

[3dmazter]

Ik heb enige tijd geleden een creusen werkbankslijper gekocht.
Prima machine en bevalt uitstekend.
Je kan er voor 75 euro ook een bijtelslijpinrichting voor kopen.
Heel handig maar veel te duur voor een paar stripjes en een stang met een klem
Dat ding zag er zo simpel uit dat ik em zelf gemaakt heb voor ongeveer 5 euro.



[zaag]

Daar ga je een hoop plezier van hebben, altijd scherpe beitels voor iedere klus. Zelf heb ik een jaar of 6 geleden ook zoiets gefabriceerd en heb er nog steeds het gemak van.

Patrick



[janfest]

Dag 3Dmatzter,

kan je eventueel wat extra foto's doorsturen en/of tekening. Als ik mag, had ik graag jouw opstelling gekopieerd.

alvast dank, Jan



[flyer]

Mag ik aansluiten ?

Merci!
Peter



[3dmazter]

Uiteraard!
Ik zal morgen bij daglicht een aantal foto's maken
en de maten er bij.



[mdamsma]

3dmatzer

ik zou graag ook de info ontvangen

bedankt !!



[3dmazter]

Komt ie dan.

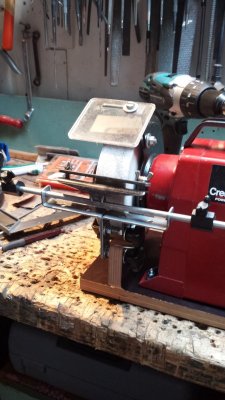

Voorkant


Achterkant


Links


Rechts


blokje hout om onderste bout van slijpsteun aan vast te maken.


Montage



Let op hoe de hoekstrip aan de rechter kant op de al aanwezige zwarte beugel leunt! (let hierop bij het maken)



Nieuwe schroefknop om originele plaatje vast te zetten.


Nou zo moet het lukken toch?
Het enigste moeilijke is dat je de klem voor de beitel aan de as moet lassen.
Verder is het een simple constructie met 2 hoekstrippen (als je dikkere strippen heb is dat wel steviger! dit is 1,6mm)
Die zitten met 2 boutjes aanelkaar en meteen daarmee aan de slijper.
wel even een extra steuntje maken voor de onderste schroef.



[flyer]

Dat gaat lukken.
Bedankt!
