Dit is het vervolg van deel 1:
https://www.woodworking.nl/showthread.php?25539-Axminster-Hobby-Series-HBS200N-Bandsaw-Deel-1
Een afwijking van de montage volgorde
Vlgs de gebruiksaanwijzing dien je eerst de tafel, aanslag en lineaal te monteren en af te stellen waarna het afstellen van het zaaglint tov de bovenste EN onderste geleider begint. Hiervoor moet je dit alles weer losnemen.
Mijn volgorde zou een tweede keer zijn (en als je me volgt doe je dit op eigen risico)
Check eerst mbv de gebruiksaanwijzing of het zaaglint mooi op het midden van de wielen loopt
Zet het zaaglint op spanning vlgs de gebruiksaanwijzing.
Stel het zaaglint af tov de bovenste geleider met gebruik van de inbussleutel en de voelermaatjes.
Je dient de geleider naar 36 mm boven de tafel te laten zakken. Omdat de tafel ontbreekt behaal je hetzelfde als je hem 96 mm laat zakken tov onderkant machine
Voor de metalen begeleider achter gebruik je het de inbus sleutel en het voeler maatje 2 mm (de gebr aanw heeft het over een dubbelgevouwen A4 tje = 1 mm)
Voor de messing busjes links en rechts het inbus sleuteltjeOmdat je bij het afstellen het lint makkelijk op zij duwt zet je de twee 0,5 mm voeler maatjes links en rechts van het zaaglint vast met het knijpertje. Zo heb je de handen vrij voor het afstellen.
Stel daarna het zaaglint af tov de onderste geleider EN haal de machine van het lichtnet, de beveiligings schakelaar voor de ONDERSTE deur ontbreekt namelijk. Dit zou m.i. duidelijk in de gebruiksaanwijzing moeten staan.
Mbv. het losdraaien van het voorste boutje links van het zaaglint maak je de geleider vrij voor het afstellen.
Het achterste boutje li van het zaagblad (die in het slob gat) houd de geleider op zijn plaats.
Op mijn machine zat dit boutje LOS; gevaarlijk want ik had de machine al laten lopen. Op de foto zie je hoe scheef de geleider daardoor zat
Afstellen gaat als bovengeleider.
Monteer nu de tafel, leg de marker/viltstift tegen het zaaglint achter de tanden en laat de machine even lopen. Herhaal dit voor de andere kant van het blad. Op het hele zaaglint zit nu een inktstreep. Zet dan de machine een aantal keren aan en uit. Als het lint de machine ergens raakt (de mijne deed dat bij het uitlopen) heb je een visuele indicatie WAAR dat is.
Monteer en stel de lineaal, ik heb besloten om deze door te zagen op de 0 mm positie, zo kan ik het lint uitnemen zonder de lineaal te hoeven demonteren. Door de 2 boutjes links EN rechts kun je desgewenst de rail blijven gebruiken.
De tafel zelf kan mbv de handel eronder in verstek gezet worden, het scheef draaien is even een slag.

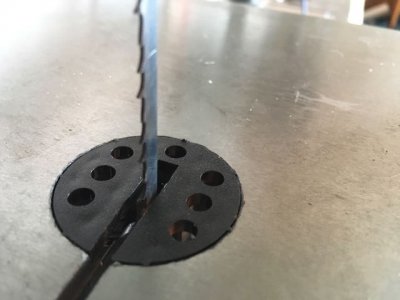

Op mijn exemplaar stak het zwarte kunsstof plaatje een fractie boven de zaagtafel zelf uit.
Met een oud doch scherp beiteltje en wat schuurpapier heb ik het plaatje tot een fractie onder de zaagtafel gebracht.
De tafel kon af fabriek niet zuiver haaks tov het zaagblad gezet worden, dit is eenvoudig bij te stellen door de schroef in het chassis waarop de tafel rust bij te stellen.

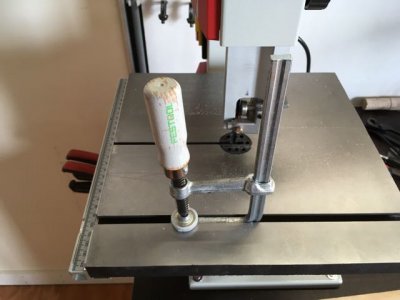

In de gleuf op de zaagtafel past trouwens de Festool klem die je ook gebruikt voor de linealen.
De zaaggeleider;
schuif je voor en achter op de tafel. in mijn geval moest ik de hendel nog 2x met de klok meedraaien om de juiste spanning voor het vastzetten te bereiken.
Staat de geleider evenwijdig aan de gleuf in de zaagtafel?
Ik heb de geleider tien keer verschoven en vastgezet en met de gauge gecheckt. Een variabele afwijking tot 1,5 mm. Hier geld helaas; alle waar is naar zijn geld.
Dit geld helemaal voor het aluminium van de geleider, mijn exemplaar is in de lengte wel recht maar niet in de hoogte (zie foto) De bolling boven/onder tov midden bedraagt 1 mm. Noodoplossing wordt een rechte (van boven naar beneden dus HOL) lat tegen de geleider schroeven.
Wrs ga ik de lineaal en gleuf aan de voorzijde vervangen door een balkje met daarin een standaard T Track waarop ik dan weer van alles vast kan klemmen.
Er is natuurlijk van alles en nog wat te koop maar een en ander moet in verhouding blijven tot het aanschafbedrag .
De Verstekaanslag/Mitter Fence
Gaat strak op de track van de tafel.
Verbetering van de nauwkeurigheid is te behalen door de twee schroeven van het aanwijzertje mbv een kruiskopschroevendraaier recht te zetten.

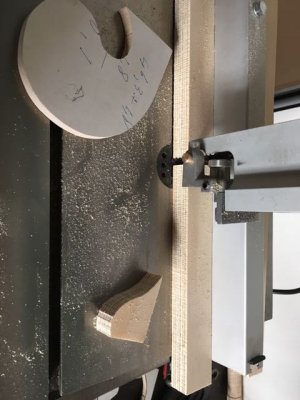

Eerste indruk met zagen.
Daarbij gebruik ik het standaard gemonteerde lint;
machine loopt mooi rustig en stil, een stukje plaatmateriaal (breng de bovenste geleider tot 12 mm boven je werkstuk) gaat moeiteloos, een balkje eiken van 35 mm hoog schulpen ook, alleen hoor je nu dat de motor belast wordt. Vrije vormen gaat ook prima, de snede is overal 90 graden.
Afhankelijk van het materiaal moet je de zaagsneden nog wel wat na schuren.
Stofafzuiging;
De verloop mof (Type?) van mijn Festool zuiger past op de aansluiting van de lintzaag. Tot nu toe heb ik niet de indruk dat er sprake is van stofafzuiging. Onder de tafel voel ik een lichte luchtstroom maar zie geen verschil met en zonder afzuigen. Hier ga ik nog naar kijken. Tips zijn welkom.
Mijn mening tot nu toe
Ik vind de geleider het enigste (zwaar) teleurstellende onderdeel. Axminster heeft goed ingezet met een deugdelijke machine met een prima motor, nota bene een gietijzeren blad en dan zo’n flut geleider. Zonder aanpassing reduceert dit de lintzaag tot een figuurzaag
Zou ik de machine met de kennis en ervaring van nu weer kopen?
Voor het mij is het een machine voor erbij dus ja, ik vind dat je waar krijgt voor je geld en voordeel is de eenvoudige bouw van deze machine. Hierdoor kun je hem nauwkeuriger af stellen tov hoe hij uit de doos komt.
Mijn suggestie voor verbetering van deze machine
Ik hoop dat mijn leverancier de kwaliteit van de geleider bij Axminster ter sprake brengt en ze een betere versie toevoegen.
Vriendelijke groet,
Hendrick
