Antieke draaibank van voor 1900

[Ruben houtklusser]

Ben de afgelopen maanden niet erg aanwezig op het forum.
Op alle fronten erg druk hier.
Ben in de tussentijd nog wel even Duitsland ingereden om een oude draaibank op te halen.
Nog helemaal in originele staat, zo zie je ze bijna niet meer!
Mijn favoriete merk dus kon hem niet laten staan.
Het is een Pittler met zijn eigen unieke vormgeving en technieken.
Deze is extra bijzonder omdat hij kan schakelen om metrisch of whitworth draad te snijden.
Tevens heb ik er een complete wormen en tandwielen set bij om dit te benutten.


Zo kwam hij binnen, alles vast door roest en aangekoekte vuil.




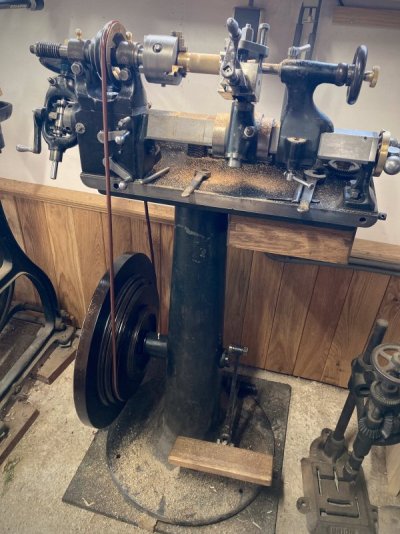

Nu is hij weer inzetbaar.
Alles schoon gemaakt en nieuwe eiken lade en voetpedaal gemaakt.
Vond een schets uit de oude katalogus en dat leek me wel leuk ook uit te voeren in contrast.
Nu krijgt hij een plek naast zijn grotere broer in de werkplaats.



[wijk0983]

Ben de afgelopen maanden niet erg aanwezig op het forum.
Op alle fronten erg druk hier.
Ben in de tussentijd nog wel even Duitsland ingereden om een oude draaibank op te halen.
Nog helemaal in originele staat, zo zie je ze bijna niet meer!
Mijn favoriete merk dus kon hem niet laten staan.
Het is een Pittler met zijn eigen unieke vormgeving en technieken.
Deze is extra bijzonder omdat hij kan schakelen om metrisch of whitworth draad te snijden.
Tevens heb ik er een complete wormen en tandwielen set bij om dit te benutten.

Bekijk bijlage 148202

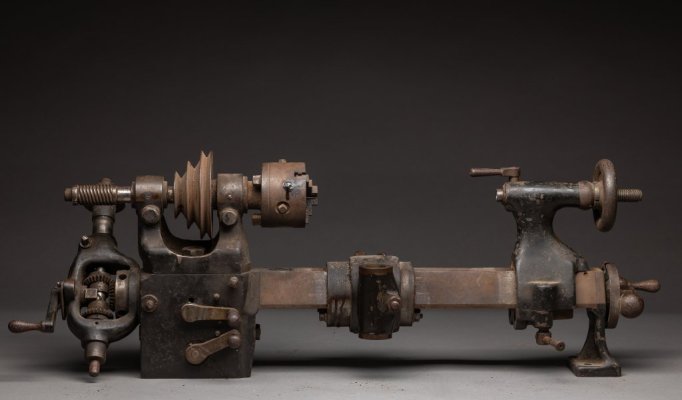

Zo kwam hij binnen, alles vast door roest en aangekoekte vuil.


Bekijk bijlage 148203

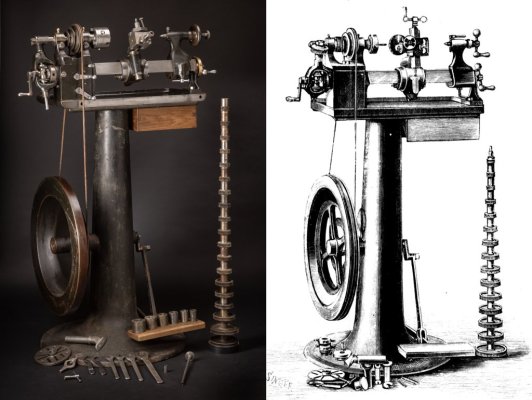

Nu is hij weer inzetbaar.
Alles schoon gemaakt en nieuwe eiken lade en voetpedaal gemaakt.
Vond een schets uit de oude katalogus en dat leek me wel leuk ook uit te voeren in contrast.
Nu krijgt hij een plek naast zijn grotere broer in de werkplaats.

Magnifique!



[thomasz]

Wat mooi dat je die hebt gered. En hij ziet er weer picobello uit. Leuk zo naast die oude foto.
Die constructie aan de linkerzijde met de slinger en het cardan zal ik maar zeggen, waarvoor wordt die gebruikt?



[Koos]

Ik vermoed voor het draaien van het schroefdraad, maar kan het mis hebben.



[Ruben houtklusser]

Wat mooi dat je die hebt gered. En hij ziet er weer picobello uit. Leuk zo naast die oude foto.
Die constructie aan de linkerzijde met de slinger en het cardan zal ik maar zeggen, waarvoor wordt die gebruikt?

ja inderdaad o.a. voor draaien van schroefdraad, je kunt ook schakelen tussen links en rechtse draad!
Maar ook voor het draaien van spiralen en nog enkele functies.
Veel extra tools om alles te benutten zijn niet aanwezig helaas.
Wereld wijd zijn de extra tools dun gezaaid, het is al een wonder als er een complete tandwielen set aanwezig is en bij de meeste van deze draaibanken zijn de onderstellen met voetaandrijving verdwenen.



[chevy66]

Geweldig dat alle wisselwielen er nog bij zitten. Dat zijn vaak de eerste onderdelen die kwijt raken.



[chevy66]

De twee hendeltjes. Een gebruik je voor het in en uit schakelen van de voeding en de andere schakelt metrisch of inch? Is de hoofd spindel metrisch of inch? En de nonius ook metrisch?



[Wim Kluck]

Het aandeel roest valt mij nog mee dat heb ik wel eens erger gezien. Verder een prachtige restauratie die kan je ook als inzending meenemen naar de opendaghout. Potentiële winnaar.



[Ruben houtklusser]

De twee hendeltjes. Een gebruik je voor het in en uit schakelen van de voeding en de andere schakelt metrisch of inch? Is de hoofd spindel metrisch of inch? En de nonius ook metrisch?

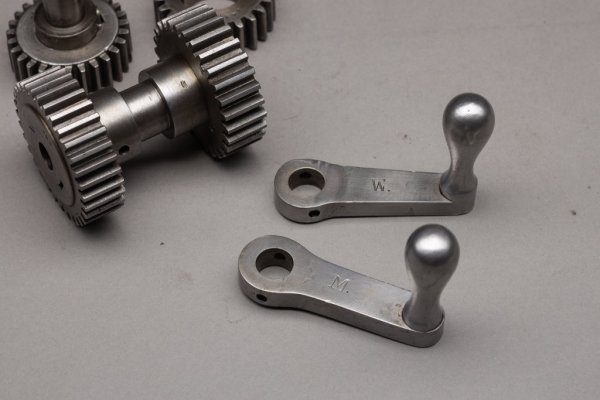

Hier zie je de hendels los.
Duidelijk zijn de W en M ingegraveerd.
De spindel in het bed is van nature inch gerelateerd.
Wanneer de hendels naar beneden staan loopt alles vrij.
Zo gauw je 1 hendel naar boven haalt blokkeerd de andere hendel.
De metrische hendel omzeild de rechtstreekse inch aandrijving met een tandwieloverbrenging vertaling naar metrisch.
Voor zowel de inch als de metrische maten heb je voor elke maat een unieke worm/tandwiel combi nodig.
De standaard inch uitvoering heeft genoeg aan 3 wormen en 17 tandwielen , de metrische heeft 4 extra wormen nodig plus 3 extra tandwielen.
Helaas mis ik de grootste maat tandwiel, gelukkig de minst gebruikte vermoed ik.



[Ruben houtklusser]

Het aandeel roest valt mij nog mee dat heb ik wel eens erger gezien. Verder een prachtige restauratie die kan je ook als inzending meenemen naar de opendaghout. Potentiële winnaar.

kom jij helpen tillen?



[Wim Kluck]

Toen ik nog jong was had ik de uitdaging wel aangenomen. Nu pas ik beleefd.



[Schaafnerd]

Wow, fantastisch!
