Afkortgeleider Casadei formaatzaag

[Rudolf]

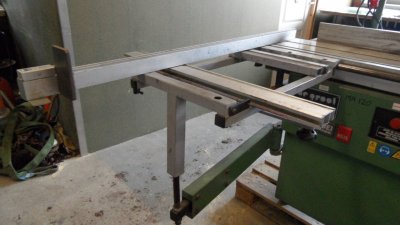

Ik ben bezig met een Casadei formaatzaag. Hier zit de originele roltafel met oplegtafel bij.
Ik ben nu bezig om de afkortgeleider vast te monteren, ik kom er niet uit hoe dit hoort.

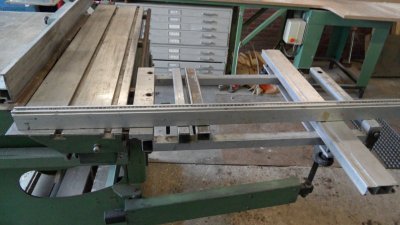

Weet iemand hoe ik de afkortgeleider hoor te bevestigen en wat de functie is van het aluminium profiel die tussen de tafel en de afkortgeleider ligt?



[bobmartin]

Het lijkt mij om graden te zagen.



Ik heb ook nog deze link http://www.manualsdrive.com/documen...=CASADEI KS 15&doctype=1&lang=en#.Vu6SFvDtSrU

maar ik weet niet of dit werkt.



[PBT]

Hij lijkt me goed gemonteerd te zijn.
Het alu profiel is ter ondersteuning van bredere platen



[Rudolf]

De afkortgeleider ligt er nu los op. Deze moet nog gemonteerd worden.
Ik denk dat ik deze maar op twee punten met T-Bouten vast ga maken, dan is deze ook nog te verstellen in een hoek te verstellen.
