3 brillen voor 3 draaibanken maken

[de Haan]

Ik ben 3 brillen aan het maken, voor de draaibanken
Kirchner met een centerhoogte van 30 cm
Viceroy met een centerhoogte van 25 cm
Midi-fu met een centerhoogte van17,5 cm
Ik heb een halve plaat 18mm multiplex gekocht en een stel rolschaatsen van de rommelmarkt.
Onkosten tot nu toe €40 en noch wat boutjes en moertjes, maar die heb ik waarschijnlijk al.

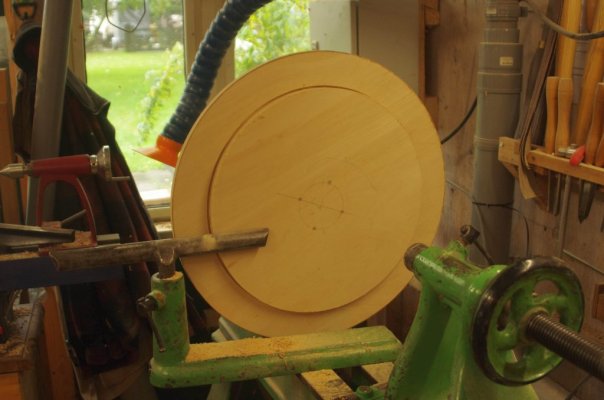

Eerste ring uitgestoken op de draaibank en zo wil ik alle ringen uitsteken.
Van elke maat 2



[John1969]

Wordt het een vaste bril of ééndje die je open kan klappen???



[Henk H]

Wellicht snap ik de context nog niet. Waarom heb je rolschaatsen nodig?



[EdP]

Wellicht snap ik de context nog niet. Waarom heb je rolschaatsen nodig?

Wel….…. ….alleen de wieltjes zin voldoende hoor. Die dienen straks om het te draaien werkstuk te ondersteunen. Om daar nu complete rolschaatsen voor te gebruiken is wat lastig monteren.



[de Haan]

Een vaste, dus helemaal dicht.
De steekbeitel is na elke ring bot.
Meestal zie je 3 steunen met een wiel, maar werkt een bril met 4 steunen ook.



[wijk0983]

Een vaste, dus helemaal dicht.
De steekbeitel is na elke ring bot.
Meestal zie je 3 steunen met een wiel, maar werkt een bril met 4 steunen ook.

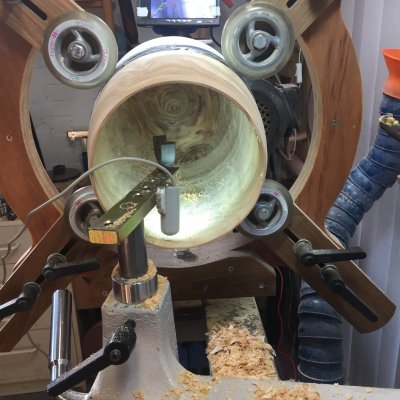

Ik heb de bril met 4 steunen omdat ik de bovenkant vrij wilde houden voor camera / laser dikte controle. De 4 steunen werken net zo goed zo niet beter dan drie.



[de Haan]

Heb je daar een foto van?



[wijk0983]

Heb je daar een foto van?



[wijk0983]

Heb je daar een foto van?



[de Haan]

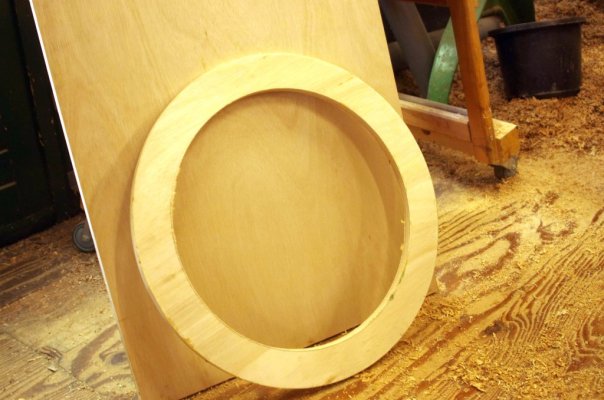

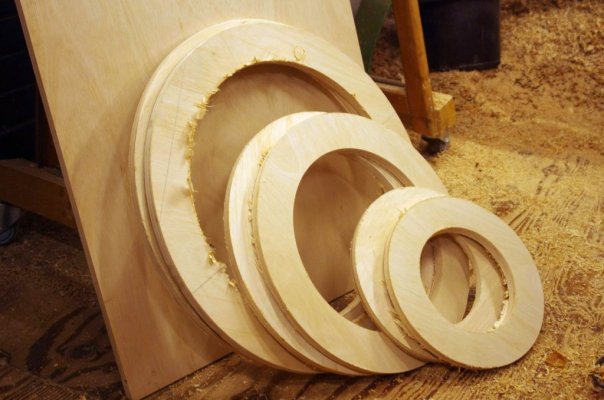

Alle ringen zijn afgestoken.
Nu met schuurpapier netjes maken.

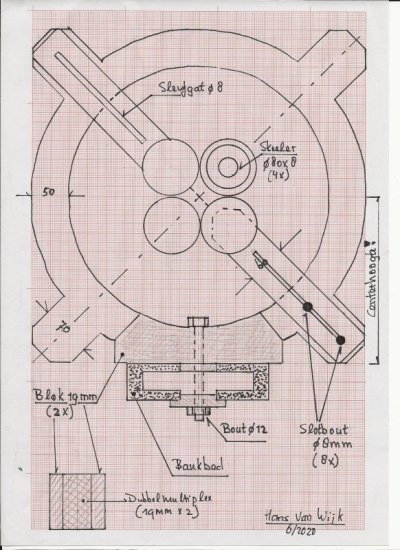

wijk0983 Bedankt voor de tekening en de foto,s



[John1969]

Zo te zien zijn de ringen kruislings verlijmd, zou het ook kunnen met een 40 mm aluplex plaat



[de Haan]

Het is een plaat multiplex bij de Hubo vandaan.

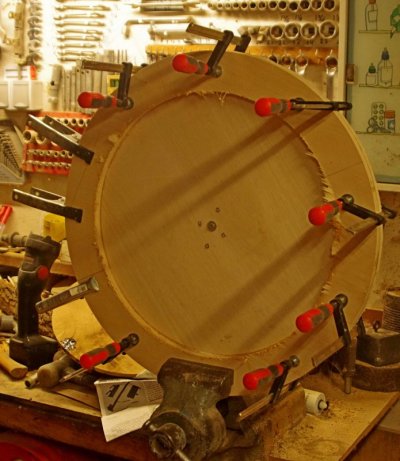

We zijn iets verder.
Bij nader inzien de grootste ring dikker gemaakt.
Het uitsteken doe ik weer op de draaibank, maar net niet door.
Het laatste stukje doe ik met de bovenfrees.



[de Haan]

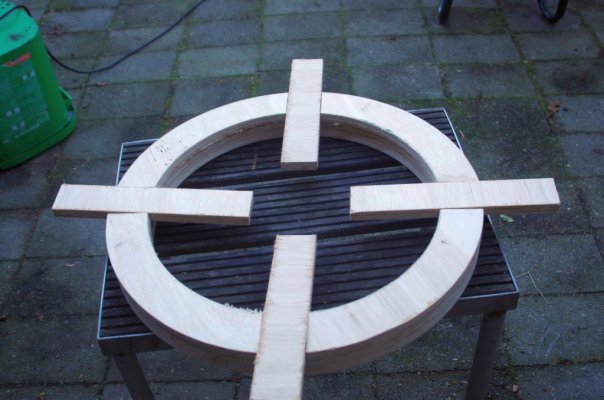

We zijn weer een stukje verder.
Het is nu 3 X 18mm dik.
De schuifstukken zijn goed passend, waar de wielen komen worden ze afgerond.
Nu nog zien dat ik dat ik de schuifstukken zo kan maken dat ze hetzelfde zijn.
Hoe kan ik de sleuf in het midden het beste maken?



[bert007]

Hoe kan ik de sleuf in het midden het beste maken?

Met een bovenfrees.



[ornament]

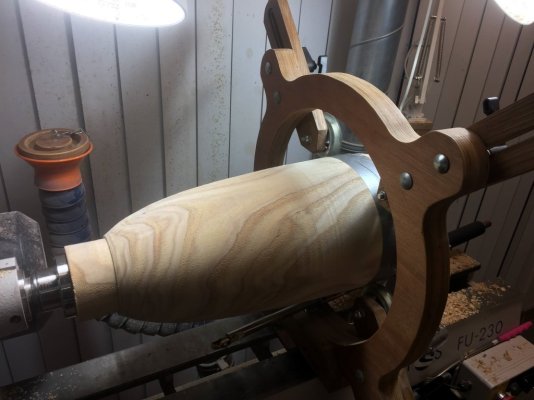

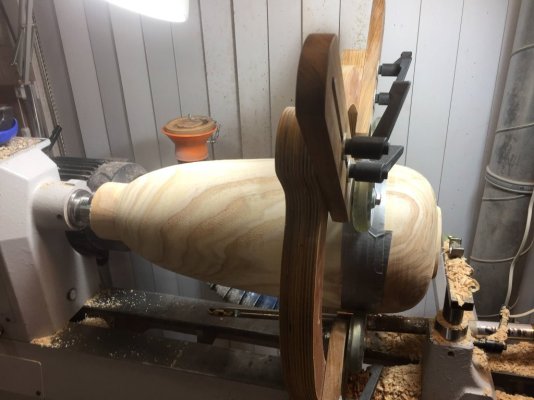

Bekijk bijlage 148431Bekijk bijlage 148432Bekijk bijlage 148433

mooi gemaakt, Wijk0983!



[de Haan]

weer wat verder en nu een vraag.
Om de bril aan de draaibank vast te maken wil ik een draadstang in het hout vastlijmen.
Ik wil er epoxy voor gebruiken.
De draadstang is 18,5mm welke diameter kan ik het beste boren zodat de epoxy over de hele lengte vast zit in het hout, zal tussen de 10 en 15mm zijn
Het gat wordt niet door en door geboord.
Eerst de epoxy erin en dan de draadstang?



[knotwilg]

[...] De draadstang is 18,5mm welke diameter kan ik het beste boren zodat de epoxy over de hele lengte vast zit in het hout [...]

Als je M18 draad zou tappen met een 2.5 mm spoed dan zou je 15.50 mm boren. Misschien is het een idee om eerst draad in het hout te tappen en dan de draadstang er met wat epoxy in?



[Wim Kluck]

Draadstang m 18 is geen courante maat maar dat terzijde. Waarom zet je dit zo zwaar vast. Volgens mij komen er in gebruik nauwelijks krachten op. M12 lijkt me zwaar genoeg. Kan je een gewone bout gebruiken met een knop.



[John1969]

Waarom niet gewoon met een slotbout of anders met een gewone bout waarop je een steeksleutel kunt zetten.????
M10 of m12 is zwaar genoeg.
Ingelijmd m18 trek je er uit als je zo’n grote sleutel gebruikt ( kracht maal arm)



[de Haan]

Bij de draaibank zit een speciale sleutel voor de speciale moer die ik wil gebruiken.
Het is een sleutel met nokken en is zo,n 15 cm lang, daarmee zet ik ook de houder voor leunspaan vast.
Ik zal kijken of ik van de week een foto van de sleutel en de moer kan maken.
